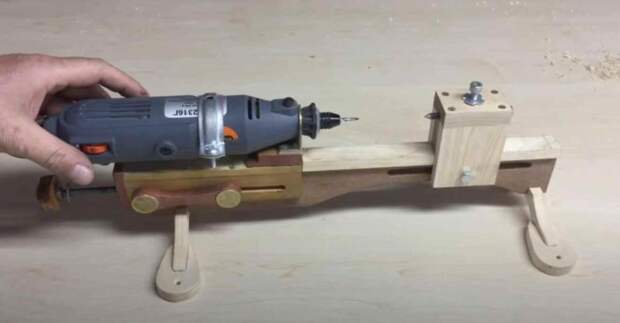

В сегодняшней статье мы расскажем, как своими руками изготовить компактный настольный мини токарный станок по дереву для работы в домашней мастерской.
Этот станок пригодится в работе тем мастерам-самодельщикам, которые занимаются мелкой токарной работой — например, моделированием.
Идею изготовления самодельного токарного станка мы подсмотрели у автора YouTube канала Stotem. Берите себе на заметку!
Рекомендуем вам также прочитать на досуге статью-обзор: как самостоятельно собрать мощные гидравлические тиски для слесарных работ.
Изготовление основных элементов конструкции
Первым делом необходимо будет вырезать станину мини токарного станка. Материал станины — дерево. В данном случае мастер использует кусок дубового паркета.
Для изготовления станины мастер использовал бормашинку, лекало из фанеры и копировальное приспособление, с помощью которого контуры лекала переносятся на обрабатываемую деревянную заготовку.
В принципе вырезать станину можно и с помощью электрического лобзика, но для этого нужна будет качественная пилка.
На следующем этапе необходимо будет изготовить «подошвы», которые будут использоваться в качестве опорных ножек. Автор вырезал их из дерева, используя гравер и копировальное приспособление (по заранее изготовленному шаблону).
Наличие «подошв» обеспечит большую площадь опоры, и соответственно — лучшую устойчивость токарного станка на горизонтальной поверхности.
Также необходимо вырезать из дерева две перемычки, которые нужны для соединения опорных «подошв».
Далее из деревянного бруска надо будут изготовить направляющую для задней бабки — отрезаем заготовку нужной длины и с помощью бормашинки фрезеруем продольный паз.
Из кусочков дерева изготавливается задняя бабка — как она выглядит, можно посмотреть на фото ниже.
Сборка самодельного мини токарного станка: основные этапы
Деревянную направляющую нужно приклеить к верхней части станины. По этой направляющей будет перемещаться задняя бабка токарного станка.
Далее из опорных «подошв» и перемычек склеиваем ножки.
Дополнительно в подошвах надо будет просверлить отверстия для возможности крепления станины к столешнице рабочего верстака или иной горизонтальной поверхности.
Собранные опорные ножки надо прикрутить на саморезы к нижней части станины токарного станка.
На станину устанавливается крепежная площадку с бормашинкой, а также задняя бабка.
В ней нужно просверлить отверстие для конуса.
Это можно сделать с помощью того же гравера. Потом отверстие рассверливается сверлом по дереву.
На последнем этапе останется только изготовить подручник. Желательно, чтобы он был регулируемым.
