В этой статье мы расскажем, как изготовить своими руками простое самодельное приспособление — направляющую для электрического лобзика, с помощью которой можно вырезать круглое отверстие в фанере, ДСП или OSB.

Идеальной геометрии по всей окружности вряд ли получится добиться — все-таки лобзик есть лобзик (очень многое будет зависеть от того, какую пилку вы будете использовать).

Но в любом случае круг получится ровнее, чем если пилить электролобзиком без использования самодельной направляющей.

Необходимые материалы:

• металлическая полоса;
• строительный уголок;
• листовой металл;
• резьбовая шпилька;
• крепежные элементы для соединения деталей.

Возможно, вам также интересно будет прочитать статью: как изготовить самодельную приспособу для сгибания тонколистового металла.

Пошаговый процесс сборки направляющей для лобзика

Первым делом необходимо будет отрезать от металлической полосы четыре заготовки разной длины.

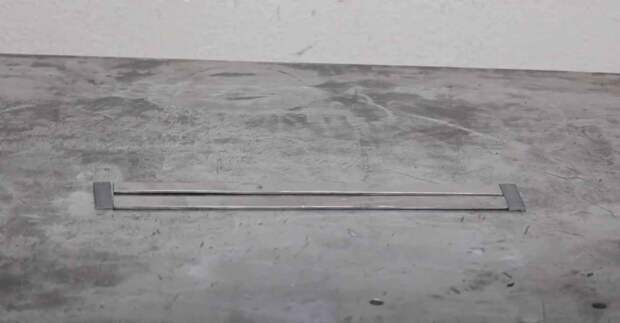

Свариваем заготовки вместе, как показано на фото ниже, и с помощью лепесткового круга для УШМ зачищаем сварные швы.

После этого нам потребуются два куска уголка и заготовка, вырезанная из листового металла (в ней необходимо просверлить отверстие по центру). Свариваем все три детали вместе.

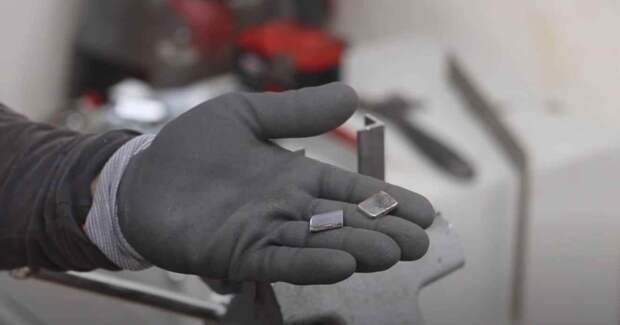

Затем вырезаем небольшие кусочки, которые нужно приварить по торцам уголков — с одной и другой стороны.

На следующем этапе нам понадобится кусочек резьбовой шпильки (или отрезок болта) с гайкой.

Кусочек резьбовой шпильки необходимо будет приварить к направляющей — в том месте, где начинается паз.

Надеваем на шпильку площадку для электролобзика, и фиксируем гайкой, но не затягиваем до конца, чтобы площадка могла свободно вращаться. Потом гайку привариваем к шпильке.

Теперь нам потребуется мебельный болт. Выпуклую часть головки болта нужно сошлифовать. Потом привариваем к головке кусок резьбовой шпильки.

Получившуюся деталь вставляем в паз (в основании самоделки), надеваем на кусок резьбовой шпильки шайбу и фиксируем барашковой гайкой. Красим детали приспособления, и собираем.

Как пользоваться самодельной направляющей

Берем заготовку из фанеры, ДСП или OSB. Циркулем чертим на ней окружность, которую надо будет вырезать. В центре окружности сверлим отверстие.

Устанавливаем направляющую с электролобзиком. Выставляем необходимое расстояние, и можно приступать к вырезанию круга.

Подробно о том, как изготовить самодельную направляющую для электролобзика, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала AX Creates.
