В этой статье расскажем, как изготовить своими руками универсальную оснастку для болгарки (УШМ), которая пригодится при обработке деревянных и металлических заготовок.
Если в двух словах, то самодельное приспособление можно использовать как настольный держатель для УШМ — при обработке заготовок из металла (например, если надо заточить стальной пруток или резьбовую шпильку), так и в качестве компактного шлифовального станка.
Идеей изготовления самодельной универсальной оснастки с нами поделился автор YouTube канала AX Creates — берите себе на заметку.
Необходимые материалы:
- стальная труба круглого сечения;
- листовой металл;
- строительный уголок;
- болты с гайками.
Возможно, вам также интересно будет прочитать статью: как изготовить гибочный станок для работы с тонким листовым металлом.
Пошаговый процесс сборки самодельного приспособления
Первым делом необходимо подготовить шесть отрезков металлической круглой трубы. Размеры заготовок могут быть разными — на ваше усмотрение.
После этого собираем раму приспособления, сварив заготовки друг с другом. Боковые стороны рамы выступают в качестве направляющих, по которым перемещаются подвижные элементы.
На следующем этапе отрезаем металлическую пластину прямоугольной формы, и привариваем ее к подвижным элементам.
По центру ползунов необходимо будет просверлить отверстия.
Потом привариваем к ним гайки, и вкручиваем в них болты — они будут фиксировать подвижную площадку.

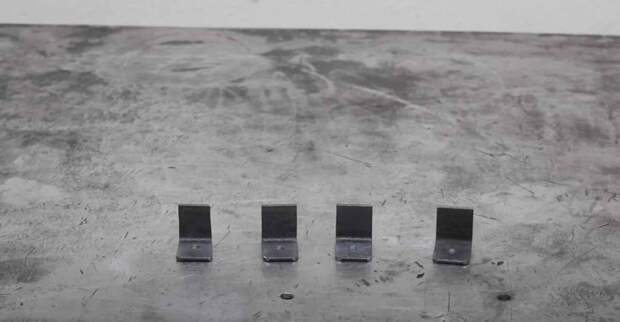

От строительного уголка отрезаем четыре заготовки одинакового размера.

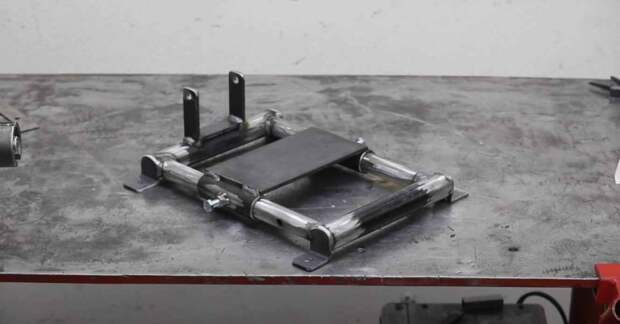

В одной из полок каждого уголка надо просверлить крепежные отверстия. После этого привариваем заготовки по краям рамы.

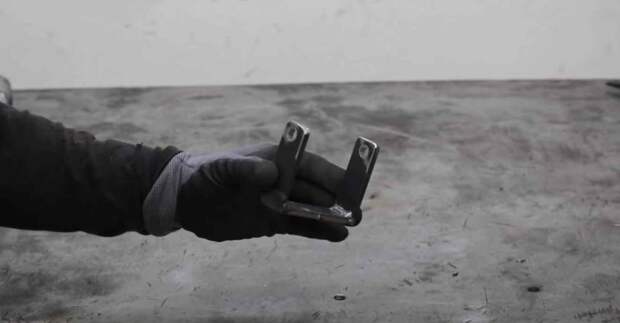

Дальше отрезаем три куска металлической полосы, и свариваем заготовки вместе, чтобы получилась П-образная скоба.

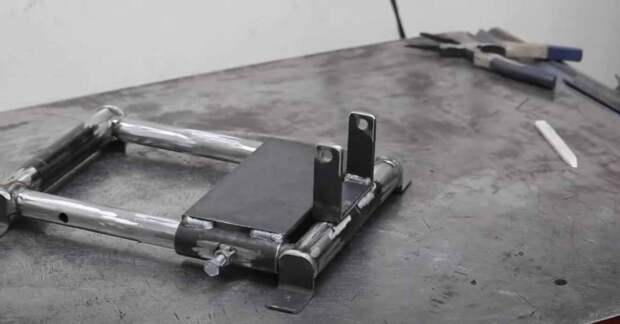

Привариваем скобу к раме, как показано на фото ниже.
По бокам изготовленной детали надо просверлить крепежные отверстия — они нужны для крепления болгарки.

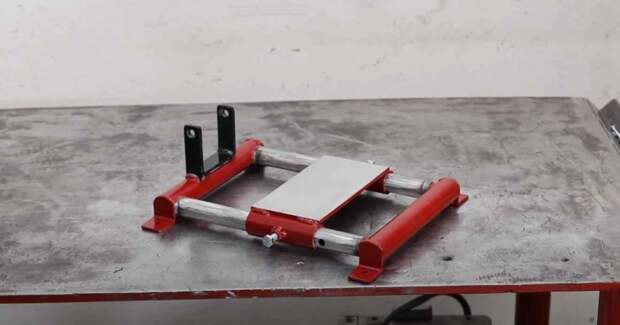

На последнем этапе останется только отшлифовать все элементы конструкции, обезжирить и покрасить краской из баллончика.
Варианты использования оснастки
Если установить болгарку вертикально, то в итоге получится компактный шлифовальный станочек. Подвижная площадка выступает в качестве опорного столика.
Закрепив болгарку в горизонтальном положении, очень удобно обтачивать металлические прутки или резьбовые шпильки.
Чтобы было безопасно работать, раму оснастки необходимо будет прикрутить к столу на болты или саморезы. Для этого и нужны уголки, приваренные по краям основания.
