Гибочный станок-кольцегиб своими руками

В сегодняшней статье мы расскажем, как самостоятельно собрать гибочный станок-кольцегиб для работы в домашней мастерской или гараже.  Как следует из названия, данное самодельное приспособление предназначено для сгибания металла, а конкретно — для изготовления колец из квадратного и круглого прутка, полосы или профильной трубы.  Необходимые материалы: профильная труба; подшипники; болты с гайками; круглая труба; листовой металл.  […]

В сегодняшней статье мы расскажем, как самостоятельно собрать гибочный станок-кольцегиб для работы в домашней мастерской или гараже.

Как следует из названия, данное самодельное приспособление предназначено для сгибания металла, а конкретно — для изготовления колец из квадратного и круглого прутка, полосы или профильной трубы.

Необходимые материалы:

• профильная труба;
• подшипники;
• болты с гайками;
• круглая труба;
• листовой металл.

Своим личным опытом сборки гибочного станка-кольцегиба поделился с нами автор YouTube канала MaC — fai da te.

Основные этапы работ

Сначала приступаем к изготовлению станины гибочного станка. Для этого от профтрубы отрезаем заготовки требуемого размера.

При необходимости зачищаем их болгаркой от ржавчины и старой краски, после чего свариваем все детали вместе.

По бокам вертикальных стоек привариваем отрезки уголка с просверленными крепежными отверстиями для установки опорных роликов.

Металлическую станину после зачистки сварных швов нужно прогрунтовать (при желании) и покрасить.

Изготовление прижимного ролика

Нам потребуются:

• кусок круглой трубы из металла;
• две шайбы.

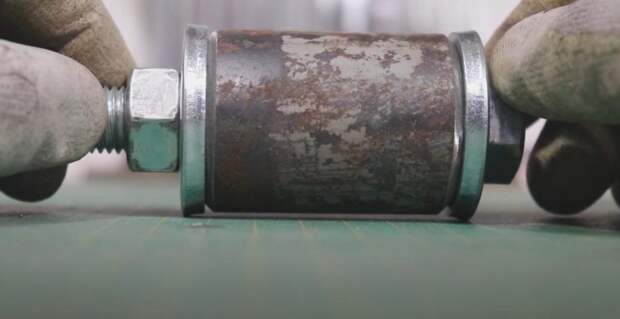

Отрезаем кусок круглой трубы нужного размера. Берем длинный болт и надеваем на него первую шайбу.

Вставляем болт внутрь трубы и надеваем на него вторую шайбу, фиксируем гайкой. После этого шайбы необходимо обварить, сварные швы зачистить.

Дополнительно к одному из торцов прижимного ролика нужно приварить две рукоятки, изготовленные из квадратного прутка.

Сборка самодельного приспособления

Внутрь станины (между вертикальными стойками) устанавливаем ползун. Сверху крепим к нему рым-болт, сбоку прижимной ролик с ручками.

В завершении останется лишь изготовить и установить опорные ролики. В данном случае нам потребуются два болта, шайбы и подшипники.

Видео по теме

Подробно о том, как изготовить своими руками гибочный станок-кольцегиб, можно посмотреть в авторском видеоролике ниже.
