Для более удобной работы с ручным фрезером можно использовать фрезерный стол. Рассказываем, как собрать его своими руками. Конструкция максимально простая.
Своим личным опытом изготовления самодельного фрезерного стола поделился с нами автор YouTube канала DIY Creators Latino.
Необходимые материалы:
- фанера;
- С-образный профиль (направляющая);
- профтруба;
- плексиглас.
Используя фрезерный стол для ручного фрезера, можно фрезеровать доски и спилы дерева, которые часто используются для создания мебели и декоративных изделий.
Простота изготовления и доступность материалов делает это приспособление привлекательным как для начинающих мастеров, так и для профессионалов.
Основные этапы работ
Конструкция фрезерного стола состоит из:
- основания;
- подвижной площадки;
- каретки.
Первым делом необходимо будет изготовить основание конструкции. Отрезаем лист фанеры нужного размера и вырезаем в нем четыре паза, в которые устанавливаем С-образный направляющий профиль — для крепления зажимов, которые будут фиксировать заготовку.
После этого вырезаем из фанеры две боковых стенки и прикручиваем их к основанию, как показано на фото ниже.
В верхней части боковых стенок необходимо будет выфрезеровать пазы, в которые устанавливаются П-образные направляющие (их можно сделать из профтрубы).

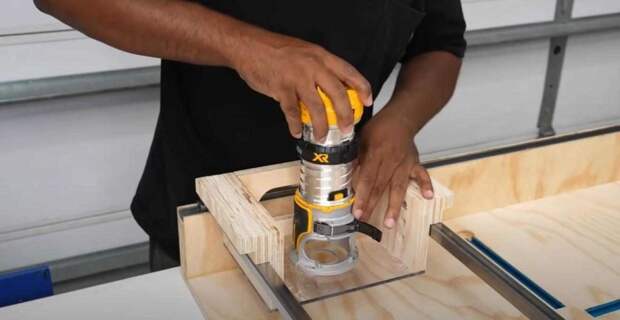

На следующем этапе приступаем к изготовлению каретки для ручного фрезера. Она состоит из пары боковых стенок с «бортиками» и основания из плексигласа. Дополнительно необходимо закрепить еще один кусок фанеры с вырезом под пальцы.
Из профильной трубы изготавливаем подвижную площадку, которая будет перемещаться по боковым направляющим.
Сборка всей конструкции
Основание фрезерного стола устанавливаем на ровную поверхность (рабочий стол, верстак). После этого устанавливаем подвижную площадку и каретку, к которой крепится ручной фрезер.
Видео по теме
Подробно о том, как сделать простой фрезерный стол для домашней мастерской, можно посмотреть ниже — в авторском видеоролике.
