Если нужно быстро согнуть козырек или отлив на окно, вовсе не обязательно иметь под рукой листогибочный станок.

Для изготовления штучных изделий из тонколистового металла можно использовать самодельный инструмент.

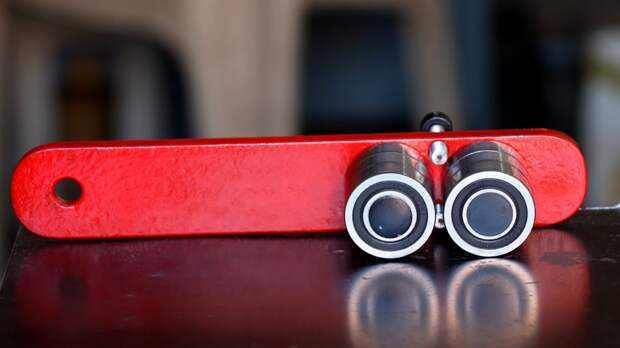

Правильно назвать его роликовый листогиб, потому что сгибание металла происходит за счет роликов — в данном случае это подшипники.

Необходимые материалы:

• металлическая полоса;
• 6 подшипников;
• два болта;
• два винта.

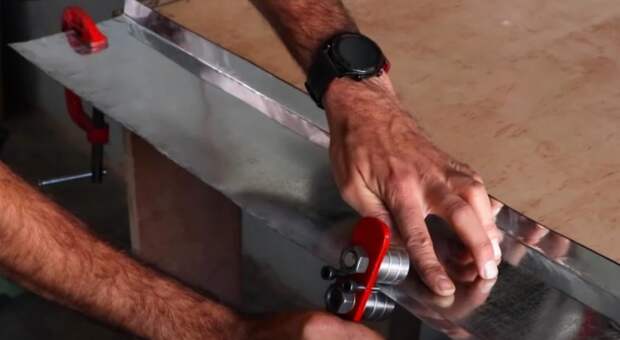

Обратите внимание: с помощью регулировочных винтов можно менять расстояние от края листа до линии сгиба.

Своим личным опытом изготовления инструмента поделился с нами автор YouTube канала Mistry MakeTool.

Основные этапы работ

Сначала необходимо будет отрезать болгаркой кусок металлической полосы. Острые углы надо обточить на шлифовальном станке (закруглить).

После этого высверливаем в заготовке два отверстия под болты, на которые будут надеваться подшипники. В отверстиях нарезаем резьбу метчиком.

Дополнительно высверливаем еще пару отверстий под регулировочные винты.

Далее берем два болта подходящей длины и обрезаем у них часть головки. Оставляем только тонкий диск. Обтачиваем его, чтобы сделать круглым.

Сборка приспособления

После покраски болтов и металлической полосы можно приступать к сборке.

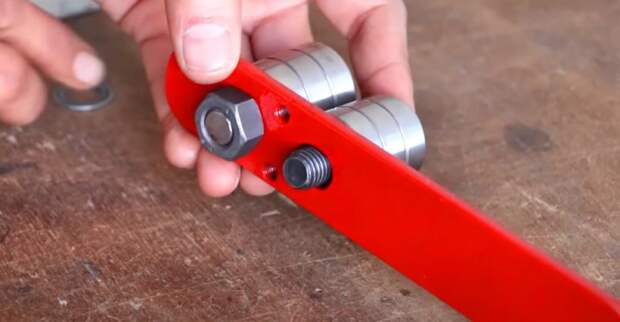

Надеваем на болты по три подшипника и вкручиваем их в отверстия в полосе. Фиксируем с помощью гаек с обратной стороны, как показано на фото.

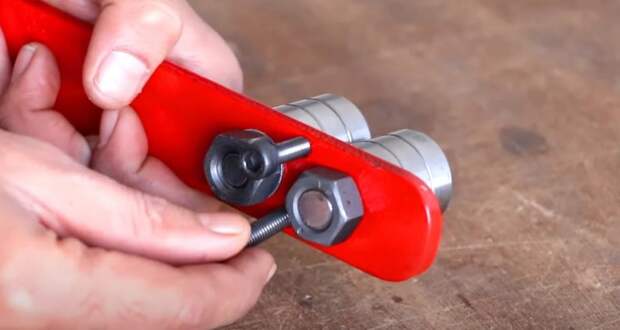

В самом конце останется только вкрутить в свободные отверстия между роликами два регулировочных винта.

Видео по теме

Подробно о том, как изготовить простой инструмент для гибки листового металла, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.
