Чтобы качественно сварить встык два отрезка профильной трубы, важно, чтобы обе заготовки в момент сварки располагались на ровной плоскости. В противном случае заготовка получится кривой и придется все переделывать.

Часто мастера сваривают заготовки прямо на рабочем столе. Но вряд ли поверхность стола идеально ровная (если только это не сварочный стол).

В сегодняшней статье мы расскажем, как сделать сварочную площадку с прижимами специально для сварки профильных труб встык.

Необходимые материалы:

• листовой металл;
• уголок;
• гайки;
• болты.

Идея изготовления самодельного приспособления для сварки принадлежит автору YouTube канала Creative Tool Mistry.

Основные этапы работ

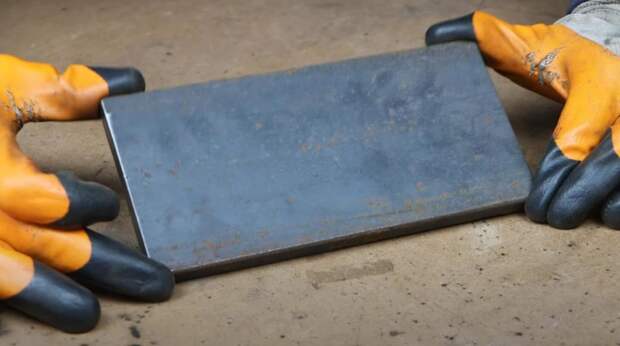

Первым делом необходимо будет сделать основание площадки. Для этого из листового металла толщиной 3—4 мм вырезаем прямоугольную пластину.

Размеры заготовки — на ваше усмотрение. Кому-то требуется большая площадка, кому-то поменьше. Все индивидуально.

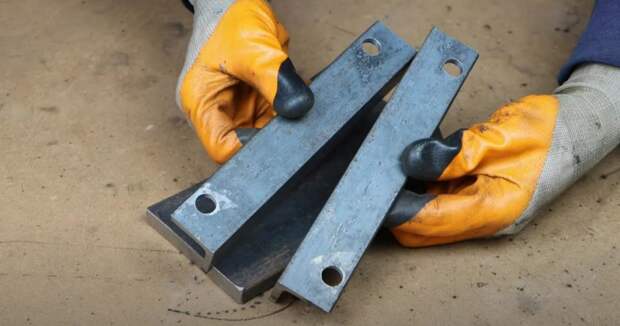

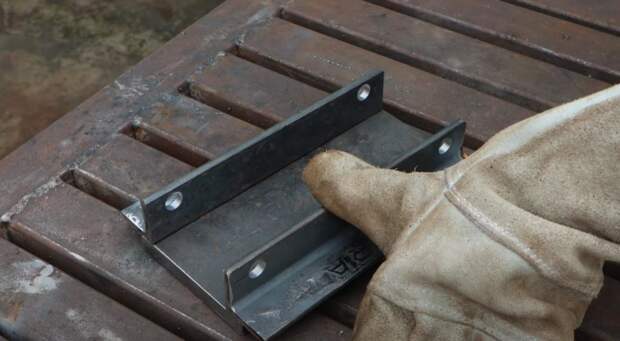

На следующем этапе отрезаем два куска металлического уголка. По краям заготовок высверливаем по два отверстия. Привариваем уголки к основанию.

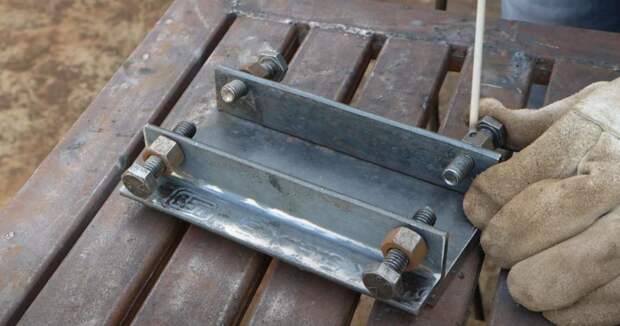

Далее необходимо будет приварить к уголкам направляющие гайки для болтов, которые будут выступать в роли прижимов.

Для удобства можно приварить к головкам болтов небольшие кусочки круглого или квадратного прутка, чтобы не использовать каждый раз гаечный ключ.

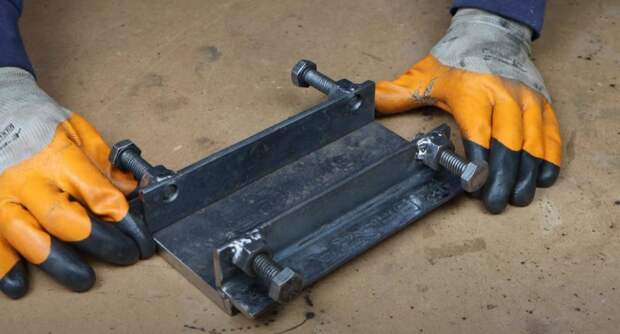

Самодельное приспособление готово!

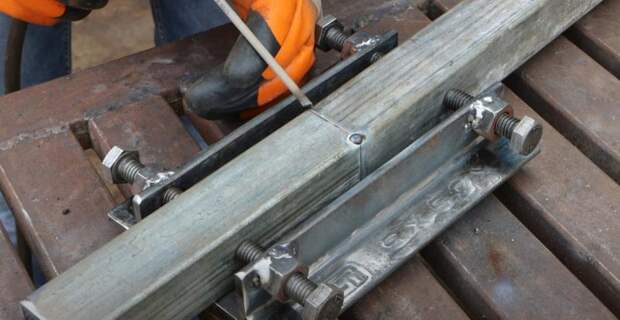

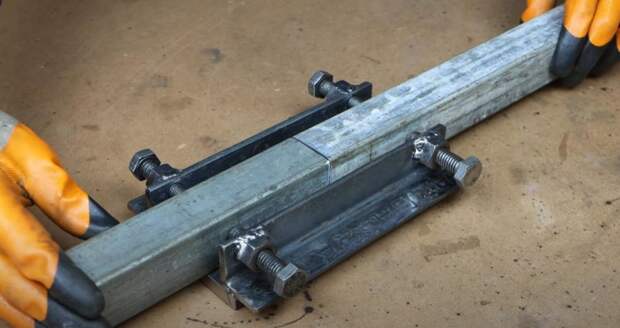

Теперь при сварке отрезков профильных труб геометрия заготовки будет ровной, без перекосов.

Видео по теме

Подробно о том, как изготовить сварочную площадку с боковыми прижимами, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.
