Как сделать инфракрасный паяльник для работы с печатными платами

Как сделать инфракрасный паяльник для работы с печатными платами

Чтобы демонтировать SMD-компонент с печатной платы, не повредив при этом рабочие элементы дорожки, теоретически можно использовать и стандартный бытовой электропаяльник с тонким жалом.  Но это не самая лучшая идея.  Обычно для таких «деликатных» работ применяются профессиональные паяльные станции или фены. Вот только стоят они недешево, и поэтому покупать их ради выполнения разовых работ — нецелесообразно. […]

Чтобы демонтировать SMD-компонент с печатной платы, не повредив при этом рабочие элементы дорожки, теоретически можно использовать и стандартный бытовой электропаяльник с тонким жалом.

Но это не самая лучшая идея.

Обычно для таких «деликатных» работ применяются профессиональные паяльные станции или фены.

Вот только стоят они недешево, и поэтому покупать их ради выполнения разовых работ — нецелесообразно. Тут мы с вами полностью согласны.

Впрочем, есть альтернативный вариант — можно изготовить своими руками самодельный инфракрасный паяльник.

Как сделать инфракрасный паяльник для работы с печатными платами

Не стоит пугаться этого «страшного» названия. На самом деле приспособление очень простое. И сделать его своими руками под силу каждому. Главное, как говорится, — это желание.

Возможно, вам также интересно будет прочитать статью: как сделать универсальную струбцину для рабочего верстака

Что представляет собой самоделка: основные элементы конструкции

Самодельный ИК-паяльник состоит из деревянной ручки, на одном конце которой крепится нагревательный элемента с керамическим изолятором.

На другом — штекер для подключения к блоку питания.

Какие материалы потребуются

  • автомобильный прикуриватель;
  • деревянный брусок;
  • электрические провода;
  • канцелярский скрепки;
  • блок питания;
  • разъем для подключения к БП.

Пошаговый процесс изготовления мини ИК-паяльника

Сначала необходимо будет разобрать автомобильный прикуриватель. От него нам потребуются всего три детали: шпилька с нагревательным элементом, керамический изолятор и металлическая крышечка с отверстием.

Как сделать инфракрасный паяльник для работы с печатными платами

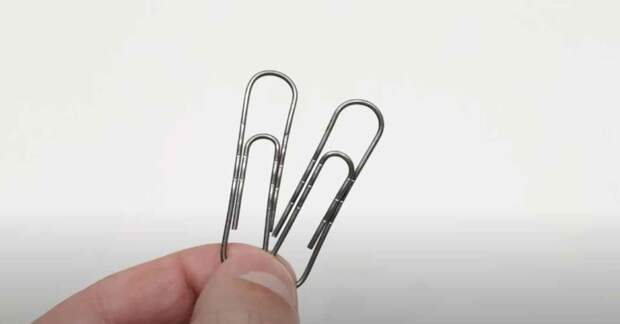

Затем берем две канцелярских скрепки из металла. Выпрямляем их, после чего на конце каждой проволочки делаем колечки.

Как сделать инфракрасный паяльник для работы с печатными платами

Как сделать инфракрасный паяльник для работы с печатными платами

Далее приступаем к сборке. На внутреннюю сторону нагревательного элемента надеваем первую проволочку с колечком.

Как сделать инфракрасный паяльник для работы с печатными платами

Потом надеваем на шпильку керамический изолятор и металлическую крышечку. Сверху — надеваем вторую проволочку с колечком. Фиксируем ее гайкой.

Как сделать инфракрасный паяльник для работы с печатными платами

Как сделать инфракрасный паяльник для работы с печатными платами

На проволоку надеваем термоусадку, оставив оголенными только концы. Надеваем на проволочки соединительные клеммники.

Как сделать инфракрасный паяльник для работы с печатными платами

Как сделать инфракрасный паяльник для работы с печатными платами

Из деревянного брусочка изготавливаем деревянную ручку. По бокам вырезаем продольные пазы, в которые укладываем проволочки. Фиксируем их с помощью синей изолентой.

Как сделать инфракрасный паяльник для работы с печатными платами

Как сделать инфракрасный паяльник для работы с печатными платами

На последнем этапе останется только вставить в свободные отверстия клеммников концы проводов со штекером.

Как сделать инфракрасный паяльник для работы с печатными платами

Подготавливаем блок питания, и можно приступать к тестовым испытания. Со своей задачей ИК-паяльник справляется отлично!

Преимущества и недостатки инфракрасного паяльника

У этого приспособления есть два плюса.

Во-первых, ИК-паяльник имеет компактные размеры, и удобно лежит в руке. Во-вторых, затраты на его изготовление минимальны. И для многих мастеров — это имеет важное значение.

Как сделать инфракрасный паяльник для работы с печатными платами

При этом приспособление отлично справляется со своей задачей. Этот паяльник смело можно использовать для демонтажа SMD-компонент с печатной платы, а также для других паяльных работ.

Например, чтобы аккуратно выпаять светодиоды с поверхности ленты.

Как сделать инфракрасный паяльник для работы с печатными платами

Подробно о том, как своими руками сделать инфракрасный паяльник из автомобильного прикуривателя, можно посмотреть на видео ниже. Этой идеей поделился автор YouTube канала DIY Pro. Спасибо за внимание.
