Слесарные тиски должны быть в каждой домашней мастерской. И сегодня мы поделимся с вами идеей, как изготовить тиски своими руками. С их помощью вы сможете не только фиксировать детали, но и выполнять другие технологические операции: ровнять куски металла, запрессовывать подшипники в обойму и т.д. Конструкция слесарных тисков очень простая: основание (неподвижная часть); подвижная часть; прижимные […]

Слесарные тиски должны быть в каждой домашней мастерской. И сегодня мы поделимся с вами идеей, как изготовить тиски своими руками.

С их помощью вы сможете не только фиксировать детали, но и выполнять другие технологические операции: ровнять куски металла, запрессовывать подшипники в обойму и т.д.

Конструкция слесарных тисков очень простая:

  • основание (неподвижная часть);
  • подвижная часть;
  • прижимные губки;
  • ходовой винт с воротком.

Для изготовления тисков будем использовать листовой металл, строительный уголок и круглые трубы. Из инструментов потребуется электродрель, болгарка и сварочный аппарат.

Своим личным опытом изготовления слесарных тисков поделился с нами автор YouTube канала KEVGEN MASTER.

Основные этапы работ

Начинаем «строительство» настольных тисков с изготовления неподвижной части.

Отрезаем основание из листового металла и привариваем по краям два уголка.

Между уголками устанавливаем направляющую из круглой трубы. К уголкам привариваем полосы металла.

Слесарные тиски своими руками: мощные и универсальные

Слесарные тиски своими руками: мощные и универсальные

Между полосами спереди привариваем направляющую гайку для ходового винта. Сверху привариваем вторую направляющую из круглой трубы.

Слесарные тиски своими руками: мощные и универсальные

Затем к полосам и второй направляющей привариваем еще два уголка, а сверху — полосу металла. В результате у нас получится красивая и аккуратная конструкция. Зачищаем сварные швы болгаркой.

Слесарные тиски своими руками: мощные и универсальные

Слесарные тиски своими руками: мощные и универсальные

Слесарные тиски своими руками: мощные и универсальные

Изготовление подвижной части

Отрезаем два куска круглой трубы и вставляем их в направляющие. В гайку вкручиваем ходовой винт.

Слесарные тиски своими руками: мощные и универсальные

Слесарные тиски своими руками: мощные и универсальные

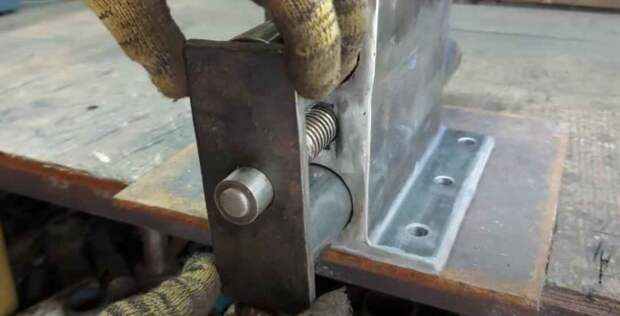

Устанавливаем пластину металла с отверстием, как показано на фото ниже, и привариваем ее к торцам труб. К противоположным торцам круглых труб привариваем кусок уголка.

Слесарные тиски своими руками: мощные и универсальные

Слесарные тиски своими руками: мощные и универсальные

Изготовление прижимных губок

Отрезаем два куска металлического уголка одинаковой длины. Болгаркой придаем заготовкам необходимую форму.

Высверливаем крепежные отверстия. После этого отрезаем две пластины из толстого металла, и сверлим в ней соосные отверстия.

Слесарные тиски своими руками: мощные и универсальные

В отверстиях с помощью метчика нарезаем резьбу под крепеж.

При сборке тисков пластины нужно будет прикрутить к уголкам с помощью болтов. Выступающие части болтов можно обрезать болгаркой.

Сборка тисков

В завершении останется только отшлифовать до блеска все детали и покрасить их аэрозольной краской. Не забудьте прикрепить к ходовому винту вороток. Приступаем к сборке.

Слесарные тиски своими руками: мощные и универсальные

Видео по теме

Пошаговый процесс изготовления и сборки самодельных слесарных тисков вы можете посмотреть в авторском видеоролике ниже.
