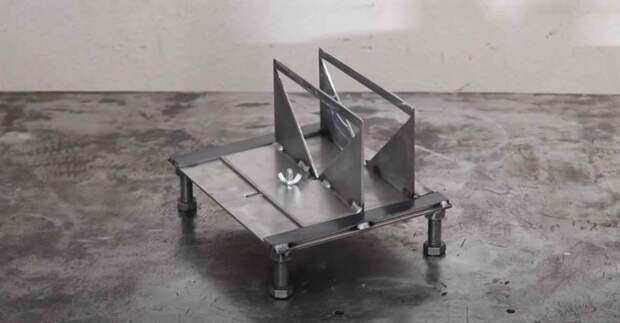

Доброго времени суток! Автор YouTube канала AX Creates изготовил очередную полезную самоделку для мастерской — это приспособление для быстрой разметки металлических заготовок: металлического уголка, швеллера или профтрубы.
Данная приспособа не то чтобы незаменима в повседневной работе, но в определенных ситуациях она может пригодиться.
Необходимые материалы:
- листовой металл толщиной 2 мм;
- металлическая полоса;
- болты с гайками.
Интересная идея! Если в одиночку нужно перенести с одного места на другое лист фанеры, OSB или гипсокартона, это удобно сделать с помощью специальной ручки.
Основные этапы работ
Сначала мастер вырезал из листового металла два одинаковых шаблона — с треугольным «окошком» внутри.
Затем из того же листового металла автор вырезал еще две заготовки в виде узкой и широкой пластины, и приварил их к шаблонам, выставив под прямым углом.
На следующем этапе изготавливается основание — заготовка необходимой формы вырезается из листового металла.
По центру основания автор сделал прорезь болгаркой. Внутренние края надо обработать напильником по металлу.
К нижней части основания автор приварил четыре гайки, в которые будут вкручиваться ножки (в данном случае — это болты).
По краям основания привариваются две направляющие из металлической полосы.
Между ними автор приварил один из шаблонов. Второй шаблон будет подвижным.
На последнем этапе между направляющими устанавливается подвижный шаблон, и фиксируется при помощи болта с барашковой гайкой.
Подробно о том, как сделать приспособление для разметки металлических заготовок, показано на видео ниже. Спасибо за внимание!
