Сверлильный станок из дрели и рулевой рейки авто

Даже старые автозапчасти можно использовать для изготовления полезных самодельных приспособлений для домашней мастерской. В этой статье расскажем, как сделать сверлильный станок из дрели и рулевой рейки авто. Необходимые материалы: рулевая рейка авто; шатун поршня; листовой металл; болты с гайками. швеллер; автомобильный клапан. В качестве приводного механизма, с помощью которого осуществляется перемещение электродрели, выступает рулевая рейка […]

Даже старые автозапчасти можно использовать для изготовления полезных самодельных приспособлений для домашней мастерской. В этой статье расскажем, как сделать сверлильный станок из дрели и рулевой рейки авто.

Необходимые материалы:

  • рулевая рейка авто;
  • шатун поршня;
  • листовой металл;
  • болты с гайками.
  • швеллер;
  • автомобильный клапан.

В качестве приводного механизма, с помощью которого осуществляется перемещение электродрели, выступает рулевая рейка авто.

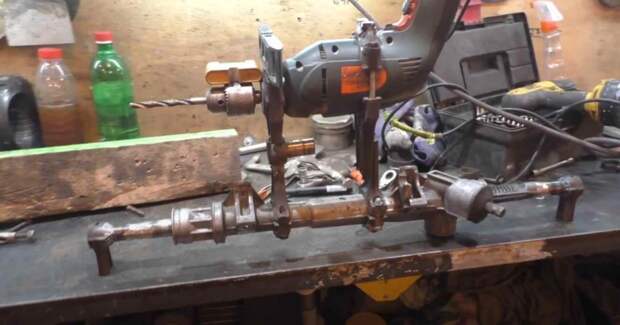

По краям рулевой рейки привариваются верхние головки шатунов со стержнем, чтобы потом можно было приварить рейку к стойке сверлильного станка.

Сверлильный станок из дрели и рулевой рейки авто

Рекомендуем также прочитать статью-обзор: токарный станок из электродвигателя от стиральной машины и редуктора болгарки.

Основные этапы работ

На следующем этапе нам потребуются автомобильные клапаны. Сверлильный станок из дрели и рулевой рейки авто

Отрезаем от них шляпки, после чего сами стержни свариваем попарно, и привариваем шляпки обратно. Изготавливаем из них штурвал.

Сверлильный станок из дрели и рулевой рейки авто

Сверлильный станок из дрели и рулевой рейки авто

Далее привариваем рулевую рейку к стойке из швеллера. К нижней ее части под углом 90 градусов привариваем еще один кусок швеллера.

Сверлильный станок из дрели и рулевой рейки авто

Крепление электрической дрели к рулевой рейке осуществляется при помощи шатунов поршня.

Из листового металла толщиной 3-4 мм изготавливаем основание и рабочий столик для сверлильного станка.

Сверлильный станок из дрели и рулевой рейки авто

Сверлильный станок из дрели и рулевой рейки авто

В завершении останется только зачистить сварные швы болгаркой и покрасить все детали самоделки.

Подробно о том, как собрать сверлильный станок из дрели и рулевой рейки авто, вы можете посмотреть на видео ниже. Сама идея принадлежит автору YouTube канала AutoManiac.



Ссылка на первоисточник
