В данном обзоре автор покажет, как сделать своими руками универсальный поворотный стол с автоматическим управлением для домашней мастерской.

Особенность самодельного стола заключается в том, что он не только вращается вокруг своей оси, но также может наклоняться под заданным углом.

Для вращения поворотного стола используется электродвигатель от самоката. Тогда как наклон столешницы осуществляется при помощи электродвигателя стеклоочистителя.

Советуем также прочитать: как сделать складную тележку для дачи и сада.

Для питания электродвигателей автор использует двухканальный блок питания (24 В/12 В и 16,7 А). Дополнительно установлен регулятор напряжения на 40 А, чтобы изменять скорость вращения столешницы.

Основные этапы работ

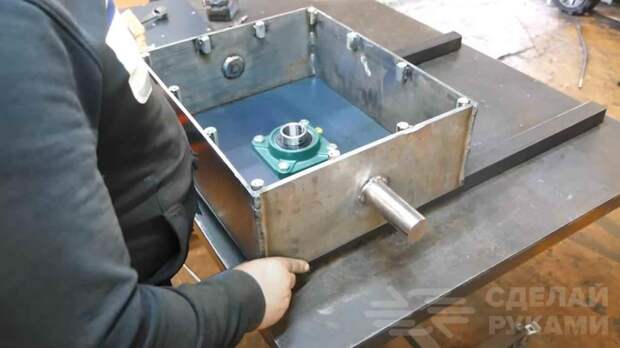

Из кусков металла автор сваривает короб. В боковые стенки ввариваются два кругляка.

Затем надо будет прикрутить на болты дно и крышку из листового металла, по центру которых закреплены корпусные подшипники — для установки вала.

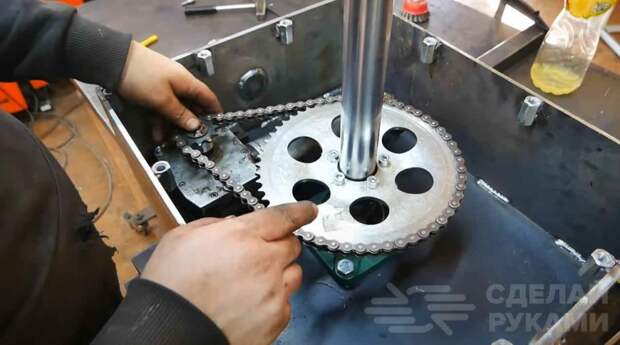

Внутри корпуса устанавливается электродвигатель. К валу приваривается звездочка. Вал приводится в движение при помощи цепной передачи.

Далее из профильных труб автор изготавливает усиленный каркас стола, к которому крепится короб.

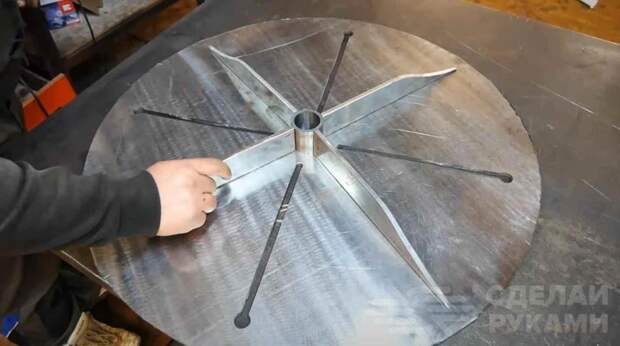

В завершении останется только изготовить круглую столешницу. Все сварные швы зачищаем болгаркой, потом красим детали конструкции и приступаем к сборке.

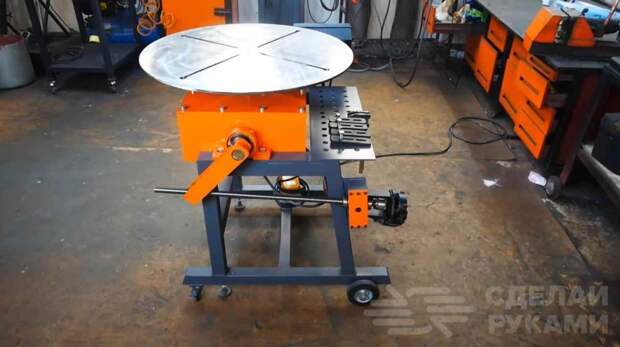

Столешница имеет диаметр 800 мм и толщину 8 мм, благодаря чему возможности стола очень большие.

Например, поворотный стол можно использовать как сварочный позиционер, как монтажный стол или стол для плазменной резки.

Пошаговый процесс изготовления стола можно посмотреть на видео ниже. Эта идея принадлежит автору YouTube канала Workshop From Scratch.
