Обычно для резки листового металла (в том числе фигурной) используются ножницы по металлу. Однако долго ими не поработаешь — руки устают. Поэтому мы предлагаем вам альтернативный вариант.
В сегодняшней статье расскажем, как изготовить самодельный мини станок для резки листового металла.
Необходимые материалы:
- металлическая пластина;
- автомобильный клапан — 2 штуки;
- втулки;
- стальной квадратный брусок;
- ручка от механической дрели.
Мини станок можно закрепить на рабочем столе с помощью болтов или приварить к какой-либо металлической станине.
Своим личным опытом изготовления самодельного приспособления для резки листового металла поделился с нами автор YouTube канала welding.
Основные этапы работ

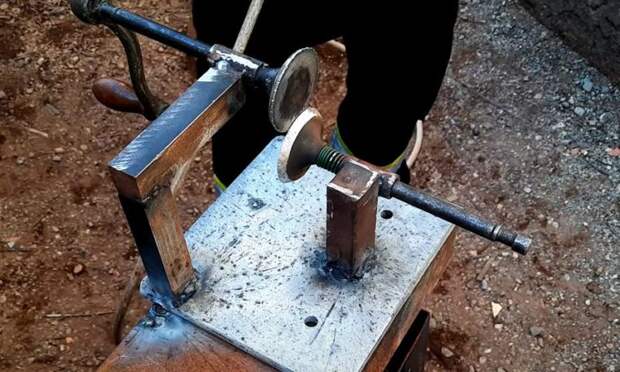

К металлической пластине привариваем кусок квадратного бруска, установив его вертикально. К нему под углом 90 градусов привариваем второй отрезок.
После этого к концу получившейся Г-образной стойки необходимо будет приварить втулку, в которую вставляем автомобильный клапан.
На следующем этапе привариваем к основанию конструкции еще одну стойку из стального квадрата, к которой нужно приварить втулку для второго автомобильного клапана. Только в этом случае надеваем на него дополнительно пружинку.

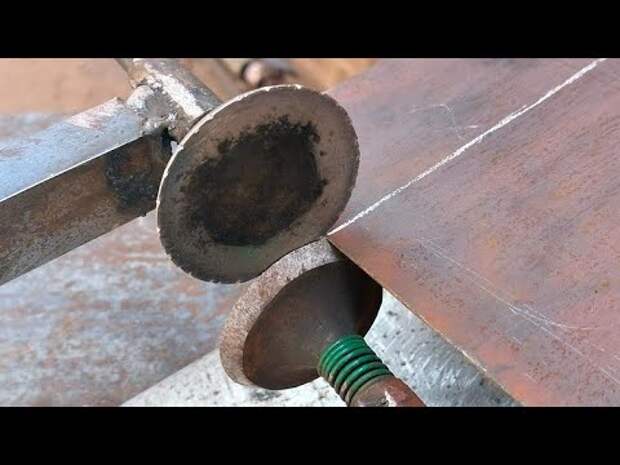

Обратите внимание: шляпки автомобильных клапанов необходимо обточить на гриндере или с помощью болгарки, чтобы сформировать режущую кромку.
Далее к верхнему автомобильному клапану привариваем ручку от механической дрели (либо вы можете изготовить ручку самостоятельно).
Хорошо обвариваем места соединений и зачищаем сварные швы.
В завершении останется только закрепить самодельное устройство на рабочем столе или любой другой горизонтальной поверхности.
Видео по теме
Подробно о том, как сделать мини станок для резки листового металла, рекомендуем посмотреть в авторском видеоролике ниже.
