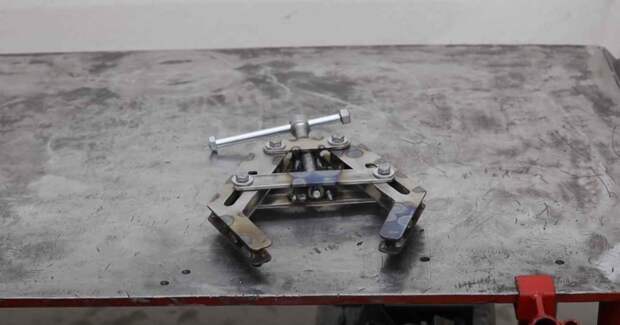

Если для работы в мастерской вам нужен самодельный зажим, в данном обзоре мы поделимся с вами, как сделать такое приспособление своими руками.

За основу возьмем идею автора YouTube канала AX Creates.

Основным достоинством самоделки является простота ее изготовления. К тому же все нужные материалы можно найти в металлоломе.

Из основных материалов нам потребуются:

• листовой металл;
• стальной кругляк;
• ходовой винт;
• болты, гайки, шайбы.

Рекомендуем также ознакомиться с интересной статьей на тему: как сделать универсальный гибочный станочек для работы с металлом.

Приступаем к сборке зажима

В первую очередь необходимо изготовить прижимные «лапки».

Обратите внимание: если в тисках имеется подвижная и неподвижная части, то в данном случае обе части являются подвижными.

Для их изготовления автор использует заготовки, вырезанные из листового металла. В каждой из деталей нужно просверлить отверстия и вырезать пазы.

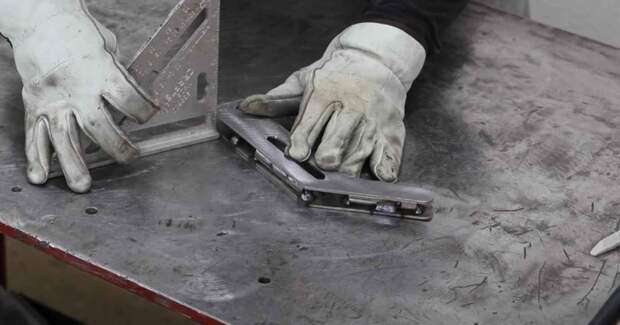

На следующем этапе подготавливаем кусочки стального круглого прутка. С их помощью автор сваривает попарно вырезанные ранее металлические пластины.

В результате у нас должно получиться две подвижных «лапки», с помощью которых будет фиксироваться металлическая или деревянная заготовка.

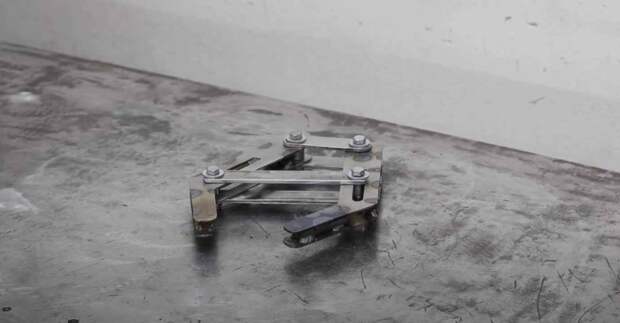

После этого из листового металла (также можно использовать металлические полосы) необходимо будет вырезать четыре соединительных пластины. С их помощью соединяем обе «лапки» между собой, как это показано на фото ниже.

Дальше устанавливаем ходовой винт.

В качестве направляющих для ходового винта выступают кусочки металла с просверленными отверстиями, в которых нарезана резьба.

На конце ходового винта нужно закрепить вороток.

В завершении останется только изготовить прижимные «пятаки», и закрепить их на концах подвижных частей приспособления.

Видео по теме

Как своими руками изготовить простой самодельный зажим для работы с металлом и деревом, показано в авторском видеоролике ниже.
