Чтобы точно просверлить отверстия для крепежа или ровно отпилить заготовку, необходимо обязательно сделать разметку.
И для этого очень удобно использовать вспомогательные приспособления.
В сегодняшней статье расскажем, как самостоятельно изготовить простой и функциональный инструмент для разметки заготовок.
Конструкция самоделки довольно проста, состоит из деревянной колодки с фиксатором и измерительной линейки.
Необходимые материалы:
- фанера толщиной 8-10 мм;
- металлическая линейка;
- барашковый болт небольшого размера;
- кусочек листового металла.
Если для работы вам требуется приспособление для разметки металла (уголка, швеллера, профтрубы), то всю необходимую информацию мы собрали здесь.
Изготовление основных деталей

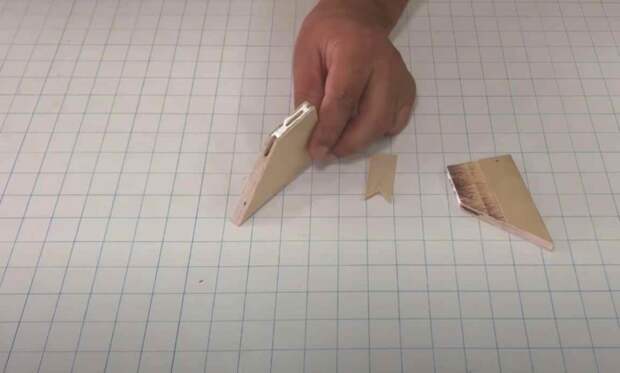

Из фанеры необходимо вырезать две заготовки (смотрите фото ниже), которые будут использоваться при сборке основания колодки.
В одной из заготовок нужно выфрезеровать паз для металлической линейки.
После этого в обеих заготовках на циркулярной пиле надо будет сделать пропилы для установки плоского шканта. С его помощью детали будут соединяться вместе.
Также необходимо вырезать из фанеры еще третью деталь, которая будет выступать в роли верхней части колодки.
Сборка колодки (корпуса)
Из фанеры вырезаем соединительный плоский шкант. Соединяем обе детали «на сухую», делаем разметку, и отпиливаем выступающую часть шканта.
После этого склеиваем детали вместе на столярный клей ПВА.
Фиксируем струбциной или зажимом, и оставляем до полного высыхания клея.
Потом основание колодки надо будет вручную зашкурить наждачкой или обработать на шлифовальном станке.
В том месте, где ранее был выфрезерован паз под линейку, необходимо сделать небольшое углубление, и закрепить в нем кусочек тонкого листового металла.
Обратите внимание: одна часть пластинки должна быть свободной (то есть не закреплена саморезом) — в нее будет упираться барашковый болт, и фиксировать таким образом линейку.
На следующем этапе приклеиваем к основанию верхнюю часть колодки.
После этого при помощи электродрели (шуруповерта) или на сверлильном станке сверлим в колодке три отверстия, в которые забиваем латунные стержни.

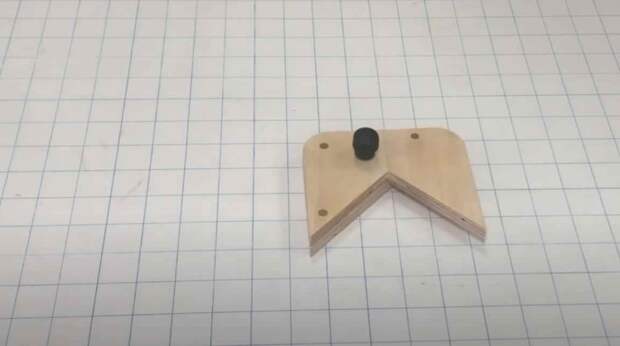

На последнем этапе останется только просверлить отверстие в верхней части, и вкрутить в него барашек.
Устанавливаем линейку. Самодельное приспособление для разметочных работ готово.
Как работать с инструментом
Возможные варианты использования разметочного инструмента вы можете посмотреть на фото ниже.
