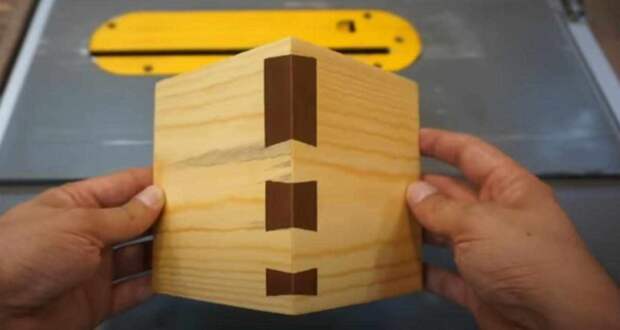

Данный вид столярного соединения, оформленный по типу «ласточкиного хвоста», придает угловому стыку прочность и красивый внешний вид. Эту интересную идею мы подсмотрели на YouTube канале Celal Ünal. Чтобы сделать такое соединение, нам потребуется ручной фрезер со специальной фрезой и кондуктор, который легко и просто изготовить своими руками.  Процесс изготовления самодельного кондуктора Первым делом отпиливаем два […]

Данный вид столярного соединения, оформленный по типу «ласточкиного хвоста», придает угловому стыку прочность и красивый внешний вид.

Эту интересную идею мы подсмотрели на YouTube канале Celal Ünal.

Чтобы сделать такое соединение, нам потребуется ручной фрезер со специальной фрезой и кондуктор, который легко и просто изготовить своими руками.

Процесс изготовления самодельного кондуктора

Первым делом отпиливаем два деревянных брусочка, и крепим их к заготовке из фанеры или ДСП, как показано ниже. В данном случае заготовки сначала крепятся на клей, а потом — на саморезы.

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

После этого необходимо будет подготовить два куска ДСП или фанеры (также можно использовать МДФ), и запилить их края под 45 градусов. Приклеиваем данные заготовки к основанию кондуктора.

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

Дополнительно устанавливаем косынки из того же материала — для большей жесткости конструкции.

Фиксируем их на клей, а потом высверливаем отверстия и вкручиваем саморезы.

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

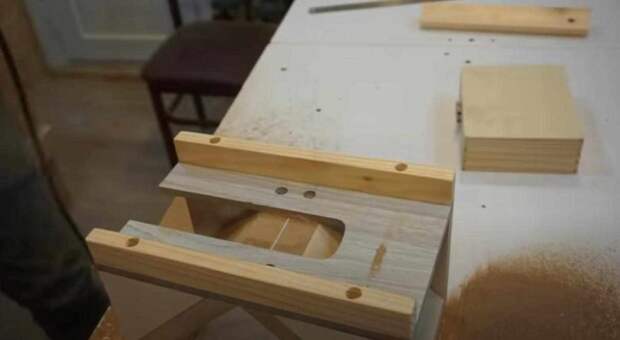

На следующем этапе необходимо при помощи ручного фрезера выфрезеровать в основании кондуктора «окошко» для фрезерования пазов в деревянных заготовках, которые будут соединяться под углом 90 градусов.

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

Как сделать столярное угловое соединение по типу «ласточкиного хвоста»

Отпиливаем два куска обрезной доски или фанеры, потом запиливаем их с одного края под углом 45 градусов.

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

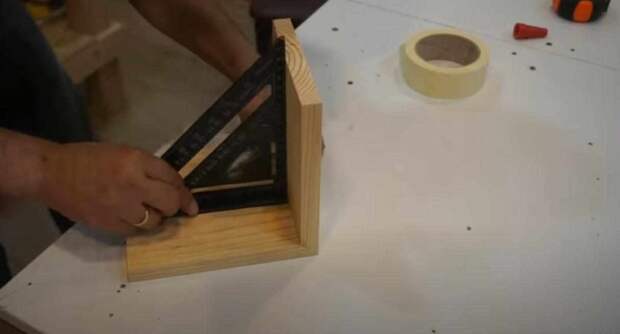

На места стыков наносим клей, соединяем заготовки вместе под прямым углом. Дополнительно фиксируем их с помощью малярного скотча.

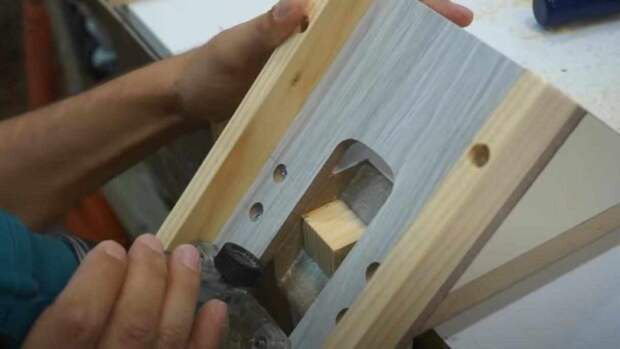

Опираем угловую деталь на рабочий стол, и устанавливаем сверху самодельный кондуктор. После этого с помощью ручного фрезера делаем соединительный паз.

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

Изготавливаем из дерева вставки, забиваем в пазы, а выступающие части отпиливаем заподлицо с поверхностью угловой детали.

Как сделать столярное угловое соединение по типу «ласточкина хвоста»

После этого останется только хорошо отшлифовать поверхность наждачкой или орбитальной шлифмашинкой.

Если это законченное изделие — покрыть лаком или минеральным маслом по дереву.

Как сделать столярное угловое соединение по типу «ласточкина хвоста»
