Как сделать пистолет для герметика с электроприводом

Как сделать пистолет для герметика с электроприводом

Для работы с герметиком или силиконом используется специальный пистолет, который можно купить практически в каждом строительном магазине.  Пожалуй, главный недостаток стандартных пистолетов для герметика заключается в том, что приходится часто давить на курок. Рука быстро устает… А что если использовать пистолет с электроприводом?  В данном случае получится сразу «убить двух зайцев».  Во-первых, будет полностью решена […]

Для работы с герметиком или силиконом используется специальный пистолет, который можно купить практически в каждом строительном магазине.

Пожалуй, главный недостаток стандартных пистолетов для герметика заключается в том, что приходится часто давить на курок. Рука быстро устает…

А что если использовать пистолет с электроприводом?

В данном случае получится сразу «убить двух зайцев».

Во-первых, будет полностью решена проблема, связанная с усталостью рук — давить на курок совсем не придется.

Во-вторых, заметно увеличится скорость работ.

Этой интересной идеей поделился автор YouTube канала CoolThings. Рекомендуем взять идею на заметку.

Основные этапы работ

Необходимые материалы:

  • листовой металл;
  • резьбовая шпилька;
  • шестерни;
  • профильная труба;
  • квадратный прут;
  • арматура;
  • аккумуляторный шуруповерт.

Для начала потребуются два отрезка толстого листового металла разной длины. Высверливаем в них по два отверстия.

Как сделать пистолет для герметика с электроприводом

Зажимаем длинную заготовку в тисках, и устанавливаем две шестерни: приводную и ведомую (большую).

Как сделать пистолет для герметика с электроприводом

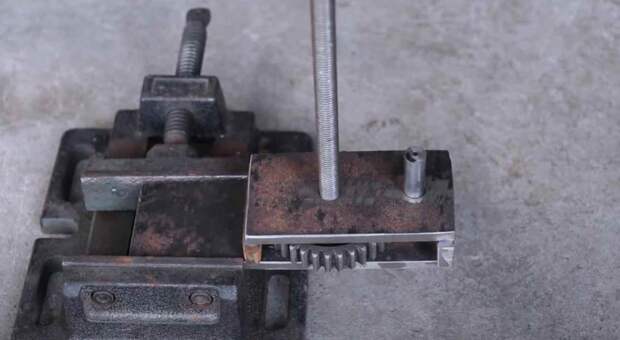

К этой пластине привариваем два кусочка металла (боковые стенки), и сверху привариваем второй кусок листового металла.

В результате получится корпус самоделки.

Как сделать пистолет для герметика с электроприводом

Как сделать пистолет для герметика с электроприводом

Из квадратной профильной трубы изготавливаем направляющую, внутри которой будет перемещаться ползун.

Как сделать пистолет для герметика с электроприводом

Чтобы сделать ползун, отрезаем кусок квадратного прутка небольшой длины, сверлим в нем продольное отверстие, и нарезаем в нем резьбу. К прутку привариваем кусочек металла.

Направляющую привариваем к корпусу. Резьбовую шпильку, к которой приварена большая шестеренка, вкручиваем в ползун.

Как сделать пистолет для герметика с электроприводом

На следующем этапе привариваем к ползуну деталь из арматуры.

На конце этой детали нужно будет приварить металлический «пятак» (его можно снять с пистолета для герметика либо вырезать диск из листового металла).

Как сделать пистолет для герметика с электроприводом

Приводной вал с маленькой шестерней зажимаем в патроне аккумуляторного шуруповерта. Затем устанавливаем тубу с герметиком, и можно приступать к работе.

Как сделать пистолет для герметика с электроприводом

Как сделать пистолет для герметика с электроприводом

Как сделать пистолет для герметика с электроприводом
