Самодельная направляющая для ручной ножовки

В данном обзоре хотим поделиться с вами идеей автора YouTube канала ideas corner. На повестке дня — самодельная направляющая для ручной ножовки.  При помощи этой самоделки можно распиливать заготовки из дерева или фанеры под разными углами. Очень удобная штука.  Конструкция состоит из двух частей: горизонтального основания, которое опирается на заготовку, и вертикальной направляющей.  Возможно, вам […]

В данном обзоре хотим поделиться с вами идеей автора YouTube канала ideas corner. На повестке дня — самодельная направляющая для ручной ножовки.

При помощи этой самоделки можно распиливать заготовки из дерева или фанеры под разными углами. Очень удобная штука.

Конструкция состоит из двух частей: горизонтального основания, которое опирается на заготовку, и вертикальной направляющей.

Возможно, вам также интересно будет прочитать статью: необычный способ углового соединения двух заготовок из профтрубы.

Основные этапы работ

Первым делом приступаем к изготовлению опорной площадки (основания) самоделки. Отрезаем два куска полосы металла — длинный и короткий. Сверлим в заготовках отверстия.

В отверстие, просверленное в длинной заготовке, вставляем кусок резьбовой шпильки и обвариваем.

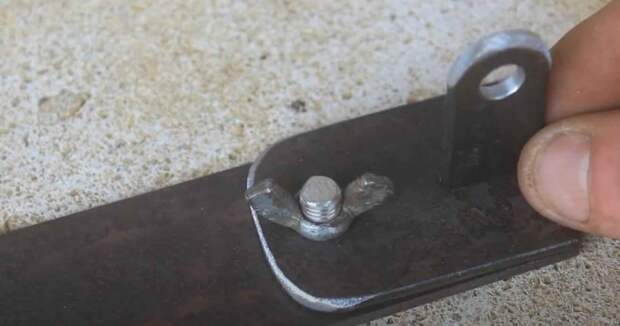

Потом надеваем на шпильку короткий отрезок металлической полосы, и фиксируем его барашковой гайкой. Дополнительно к короткой заготовке привариваем «ушко» с крепежным отверстием.

На следующем этапе изготавливаем вертикальную направляющую для ручной ножовки.

Отрезаем два полосы металла, сверлим в них отверстия, и соединяем вместе с помощью болтов (предварительно в отверстиях нужно нарезать резьбу).

После этого к одной из сторон направляющей необходимо будет приварить «ушко» с отверстием.

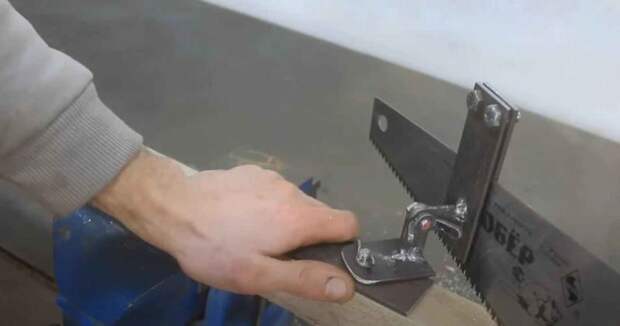

Соединяем обе части приспособления с помощью короткого болта и барашковой гайки. Самоделка готова!

Пошаговый процесс изготовления направляющей для ручной ножовки, можно посмотреть на видео ниже. Обзор подготовлен на основе видеоролика с YouTube канала ideas corner.
