Как сделать тиснение на листовом металле в домашних условиях

Как сделать тиснение на листовом металле в домашних условиях

Чтобы самостоятельно сделать тиснение на заготовках из тонколистового металла, потребуется изготовить небольшой станочек. В статье подробно рассмотрим один из вариантов такого станка.  Обратите внимание: идея изготовления и сборки самодельного приспособления для работы с листовым металлом принадлежит автору YouTube канала LaKema. Необходимые материалы: стальной пруток; металлическая пластина; подшипники; болты с гайками.  Мини станок очень прост в […]

Чтобы самостоятельно сделать тиснение на заготовках из тонколистового металла, потребуется изготовить небольшой станочек. В статье подробно рассмотрим один из вариантов такого станка.

Обратите внимание: идея изготовления и сборки самодельного приспособления для работы с листовым металлом принадлежит автору YouTube канала LaKema.

Необходимые материалы:

  • стальной пруток;
  • металлическая пластина;
  • подшипники;
  • болты с гайками.

Мини станок очень прост в изготовлении и не требует дополнительного места на рабочем столе, так как фиксируется в слесарных тисках.

Основные этапы работ

Отрезаем от стального круглого прутка две заготовки разной длины. В заготовке, которая покороче, надо просверлить отверстие.

Как сделать тиснение на листовом металле в домашних условиях

Далее отрезаем кусок металлической пластины, который будет выступать в качестве основания самоделки.

Высверливаем в нем отверстие. С помощью болта с гайкой крепим кругляк к основанию.

Как сделать тиснение на листовом металле в домашних условиях

Второй стальной пруток крепим к пластине посредством сварки, установив его перпендикулярно длинной стороне основания. Надеваем на прутки подшипники и фиксируем их сваркой.

Как сделать тиснение на листовом металле в домашних условиях

На следующем этапе привариваем к основанию направляющую гайку для резьбовой шпильки, которая выступает в качестве ограничителя хода подвижной части приспособления.

Как сделать тиснение на листовом металле в домашних условиях

Дополнительно привариваем кусок металлической полосы между неподвижным прутком и направляющей гайкой.

Как сделать тиснение на листовом металле в домашних условиях

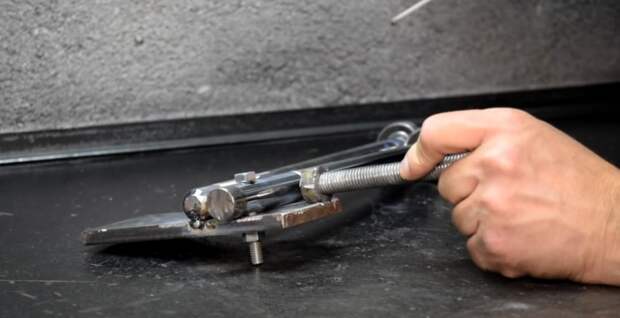

В завершении останется только просверлить в резьбовой шпильке отверстие и установить вороток, сделанный из болта и гайки.

Как сделать тиснение на листовом металле в домашних условиях

Как сделать тиснение на листовом металле в домашних условиях

Как сделать тиснение на листовом металле

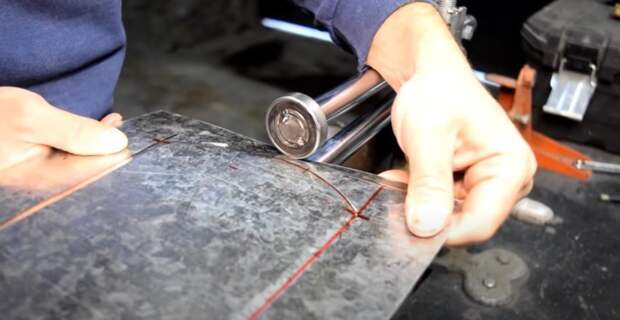

Отрезаем заготовку требуемого размера и размечаем ее. Вставляем ее между нижним и верхним подшипниками. Подкручиваем винт (ограничитель хода), после чего прокатываем верхний подшипник по начерченным линиям.

Как сделать тиснение на листовом металле в домашних условиях

Как сделать тиснение на листовом металле в домашних условиях

Видео по теме

Пошаговый процесс изготовления самодельного станочка, а также как сделать тиснение на листовом металле, показано в авторском видеоролике ниже.
