Самодельная оснастка для циркулярной пилы

На циркулярной пиле по умолчанию уже имеется параллельный упор для заготовок. Однако иногда требуется отпилить заготовку не по прямой, а под углом. Это можно сделать с помощью самодельной оснастки.  Приспособление представляет собой площадку с регулируемым упором, который можно выставлять не только под углом, но и параллельно пильному диску.

  Необходимые материалы: фанера; направляющий С-образный профиль; прижимы.  […]

На циркулярной пиле по умолчанию уже имеется параллельный упор для заготовок. Однако иногда требуется отпилить заготовку не по прямой, а под углом. Это можно сделать с помощью самодельной оснастки.

Приспособление представляет собой площадку с регулируемым упором, который можно выставлять не только под углом, но и параллельно пильному диску.

Необходимые материалы:

• фанера;
• направляющий С-образный профиль;
• прижимы.

Своим личным опытом изготовления и сборки оснастки для циркулярного пилы поделился с нами автор YouTube канала plywoodworking.

Основные этапы работ

В первую очередь необходимо будет изготовить опорную площадку.

Для этого автор отрезал два куска фанеры нужного размера и склеил их между собой, чтобы получился «бутерброд».

По краям площадки при помощи ручного фрезера или на циркулярной пиле надо сделать два паза для установки с-образных направляющих.

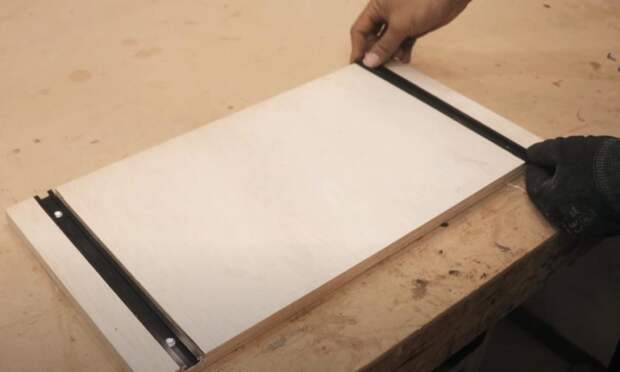

В самих направляющих высверливаем по два отверстия. Потом вставляем их в пазы и прикручиваем при помощи саморезов.

На следующем этапе необходимо будет изготовить регулируемый упор.

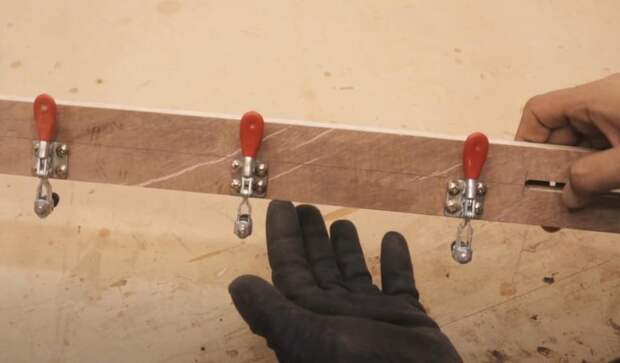

Вырезаем из фанеры планку и крепим к ней три прижима. По краям планки нужно сделать продольные пазы под барашковые болты, которые будут фиксировать упор.



В завершении останется только собрать все детали воедино.

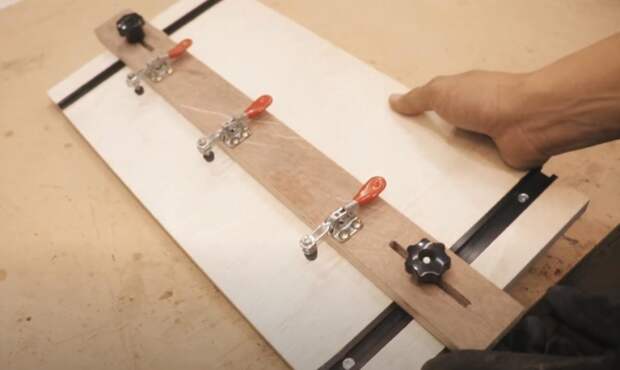

С помощью двух барашковых болтов нужно закрепить регулируемый упор на опорной площадке.

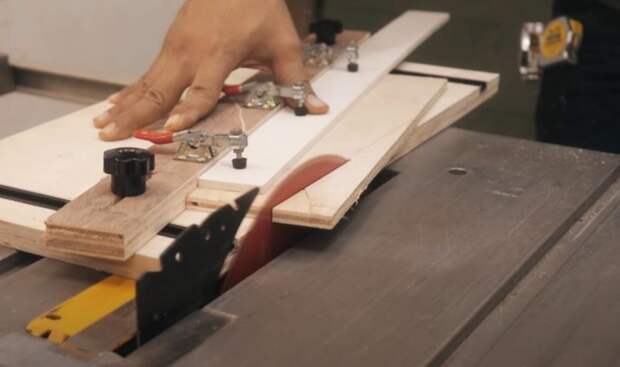

К нижней части площадки необходимо прикрутить на саморезы деревянную рейку, чтобы можно было установить конструкцию в паз на рабочем столе циркулярной пилы. На этом изготовление приспособы можно считать завершенным.

Видео по теме

Подробно о том, как изготовить самодельную оснастку для циркулярной пилы, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.
