В сегодняшней статье мы расскажем, как изготовить самодельную насадку для угловой шлифовальной машины.

С помощью этой оснастки можно вырезать квадратные, прямоугольные и даже треугольные отверстия в листовых материалах:

• фанера;
• гипсокартон;
• ДСП.

Этой интересной идеей поделился с нами автор YouTube канала Alejandro Luis. Рекомендуем взять себе на заметку — вдруг пригодится.

Основные этапы работ

Сначала устанавливаем на вал редуктора болгарки подшипник.

Между валом и внутренним кольцом подшипника нужно вставить кусочек металла или проволоки. Таким образом получится эксцентрик. Фиксируем подшипник гайкой.

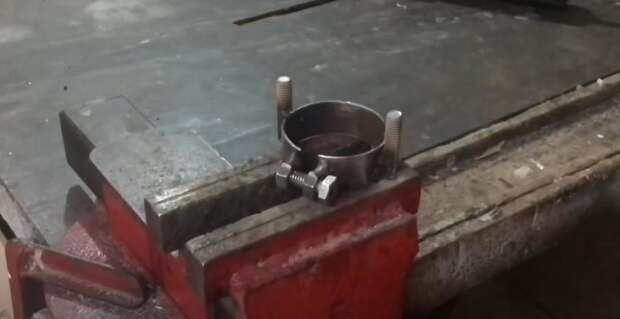

Далее из отрезка круглой трубы и гаек изготавливаем крепежный хомут, который будет надеваться на «горловину» редуктора УШМ.

Привариваем к хомуту две резьбовых шпильки и надеваем на болгарку.

На следующем этапе нам потребуется металлическая пластина.

Вырезаем в ней отверстие по центру (чуть больше диаметра подшипника) и по краям — под резьбовые шпильки. К переднему краю пластины нужно приварить пильное полотно.

Обратите внимание: автор использовал кусок ручного ножовки и самостоятельно нарезал зубья в нужном месте.

Установка насадки на болгарку

1. На вал редуктора надеваем подшипник, который прижимается гайкой.
2. Устанавливаем крепежный хомут.
3. Надеваем на резьбовые шпильки металлическую пластину с ножовочным полотном — фиксируем его гайками.

Самодельная насадка для угловой шлифовальной машины готова.

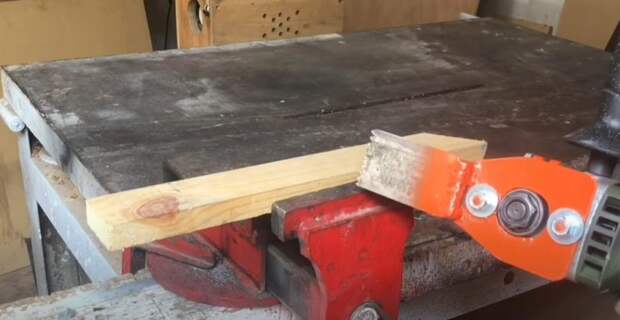

Теперь с ее помощью вы сможете без каких-либо проблем вырезать отверстия в листовых материалах. А еще насадка умеет даже деревянные бруски пилить.

Видео по теме

Подробно о том, как изготовить самодельную насадку на болгарку, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.
