Используя ручную ленточную пилу, можно собрать настольный ленточнопильный станок по металлу.

Также его можно использовать для распиловки фанеры, дерева, пластика и других материалов.

По сути, необходимо только изготовить станину (основание) и стойку с рычагом, к которому будет крепиться ленточная пила. Также потребуется сделать поворотные упор и прижим для фиксации заготовки.

Идеей изготовления самодельного ленточнопильного станка поделился автор YouTube канала AX Creates. Рекомендуем взять на заметку.

Необходимые материалы:

• швеллер;
• профтруба;
• уголок;
• газлифты;
• резьбовая шпилька;
• гайки.

Основные этапы работ

Сначала необходимо изготовить основание конструкции. Для этого отрезаем четыре отрезка швеллера, и свариваем их вместе, как показано на фото ниже.

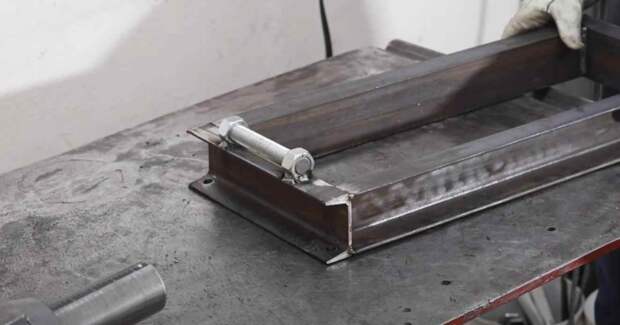

К основанию привариваем две шестигранных гайки.

Вкручиваем в них кусок резьбовой шпильки. Обратите внимание: края шпильки не должны выступать за пределы гаек.

На следующем этапе отрезаем еще пару кусков швеллера, и свариваем их под углом 90 градусов.

В результате у нас получилась стойка с рычагом. Привариваем ее к резьбовой шпильке, чтобы она могла подниматься и опускаться.

Внутри основание привариваем направляющие для упора и прижима, изготовленные из отрезков профильной трубы.

После этого изготавливаем упор и прижим, и устанавливаем их на основании.

Прижимную часть соединяем с резьбовой шпилькой (ходовым винтом), предварительно приварив к основанию направляющую гайку.

Из кусочков круглой трубы свариваем ручку. Привариваем ее к рычагу. Потом устанавливаем два газлифта.

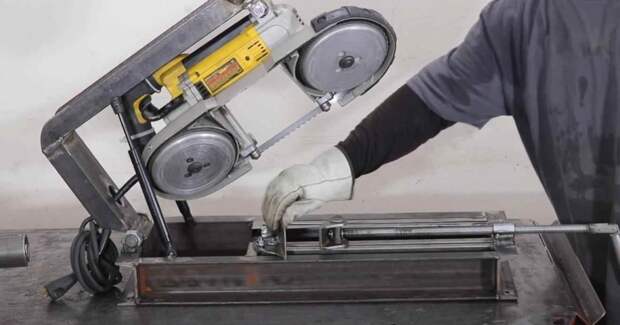

В завершении останется лишь прикрепить ручную ленточную пилу к рычагу. Самодельный станок готов.

Устанавливаем его на рабочем столе, и фиксируем болтами. Вот и все дела. Теперь вы можете пользоваться ленточнопильным станком.

Видео по теме

Подробно о том, как сделать настольный ленточнопильный станок по металлу своими руками, показано в авторском видеоролике ниже.
