В этой статье расскажем, как сделать своими руками простой гибочный станок, который можно использовать для сгибания арматуры, проволоки и стального прутка. Идеей поделился автор YouTube канала George Kosilov.
Конструкция гибочного станка очень простая, состоит из основания и ручки-рычага.
Первым делом отрезаем необходимое количество заготовок из металлической полосы шириной 50 мм и шириной 25 мм.
После этого сверлим делаем разметку, и на сверлильном станке сверлим в заготовках отверстия.
Чтобы точно просверлить отверстия во всех заготовках, можно соединить их в одну пачку (отдельно полосы шириной 50 мм и отдельно полосы 25 мм), и зафиксировать каплями сварки.
Рекомендуем также прочитать статью: как быстро округлить квадратные деревянные рейки с помощью ручного фрезера.
Основные этапы работ
На следующем этапе автор зафиксировал пачку из отрезков полосы шириной 50 мм с помощью электрозаклепок.
В просверленные отверстия устанавливаются «пальцы», изготовленные из штока от амортизатора.
Далее отрезаем кусок круглой стальной трубы, и на одном из концов заготовки вырезаем продольный паз.
Вставляем в него пачку из отрезков полосы 25 мм, и обвариваем. В одно из ранее просверленных отверстий устанавливаем «палец».
Зачищаем сварные швы болгаркой, после чего красим обе части самодельного приспособления. Соединяем детали вместе.

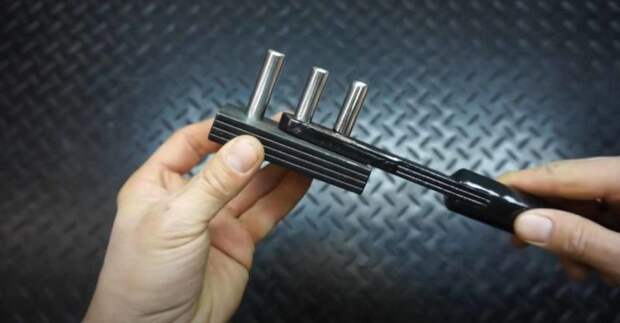

Зажимаем основание приспособления в слесарных тисках, устанавливаем ручку-рычаг, и самоделка готова к работе.
Используя дополнительно сменные насадки (из кусочков стальной трубы), можно изменять радиус изгиба заготовки.
Пошаговый процесс изготовления гибочного станка показан в видеоролике ниже. Берите идею себе на вооружение — вдруг пригодится!
