Как сварить красивую ферму из профтрубы: тонкости подрезки углов

В сегодняшней статье мы рассмотрим один из способов, как сварить треугольную ферму из профильной трубы. Главная задача заключается в том — чтобы она была не только правильной геометрической формы, но и аккуратной внешне. Своим личным опытом с нами поделился автор YouTube канала 5 phút sáng tạo. Этот способ пригодится и начинающим, и профессиональным сварщикам. Рекомендуем […]

В сегодняшней статье мы рассмотрим один из способов, как сварить треугольную ферму из профильной трубы.

Главная задача заключается в том — чтобы она была не только правильной геометрической формы, но и аккуратной внешне.

Своим личным опытом с нами поделился автор YouTube канала 5 phút sáng tạo. Этот способ пригодится и начинающим, и профессиональным сварщикам.

Рекомендуем также прочитать статью-обзор: как своими руками изготовить удобный магнитный уголок для сварочных работ.

Основные этапы работ

В данном случае мы рассмотрим, как правильно подрезать углы в верхней части треугольной фермы, и по краям — в нижней части.

Начнем с подрезки двух профильных труб, которые стыкуются друг с другом в верхней части треугольной фермы.

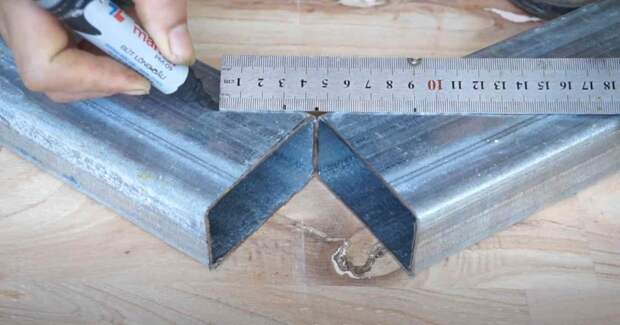

Сначала с помощью линейки необходимо замерить расстояние между заготовками. В данном случае — это 9 см.

Откладываем такое же расстояние на противоположной стороне профильных труб.

После этого соединяем отметки прямыми линиями, и заштриховываем те участки заготовок, которые надо будет вырезать болгаркой.

Отрезаем лишние куски, стыкуем обе профильных трубы.

Дальше необходимо будет подрезать третий кусок профиля, который находится в нижней части верхнего углового соединения.

Сначала измеряем ширину заготовки. В данном случае — 8 см. Отмечаем на заготовке центр (для этого мы делим ширину пополам).

От этой точки откладываем расстояние 4 см, и ставим еще одну точку.

После этого проводим перпендикулярную линию, и рисуем еще две линии, чтобы получился треугольник. Смотрите фото ниже.

Отрезаем болгаркой лишние части профильной трубы, и стыкуем заготовку с остальными двумя трубами — соединение получились очень точным.

На следующем этапе необходимо будет выполнить подрезку нижней части фермы.

Для этого сначала измеряем ширину заготовки. В данном случае — 8 см. После этого ведем линейку вдоль трубы, пока расстояние между нижней и боковой частью фермы не будет 8 см. В этом месте ставим отметку.
