Как сделать угловой зажим из обрезков фанеры

С помощью самодельного углового зажима очень удобно фиксировать заготовки под углом 90 градусов — это может пригодится при склейке заготовок, или когда нужно просверлить в них крепежные отверстия.  Сделать угловой зажим для столярных работ очень просто. С этой задачей справится даже начинающий мастер. Для этого можно использовать даже обрезки пиломатериалов. К примеру, подойдет небольшой отрезок […]

С помощью самодельного углового зажима очень удобно фиксировать заготовки под углом 90 градусов — это может пригодится при склейке заготовок, или когда нужно просверлить в них крепежные отверстия.

Сделать угловой зажим для столярных работ очень просто. С этой задачей справится даже начинающий мастер.

Для этого можно использовать даже обрезки пиломатериалов. К примеру, подойдет небольшой отрезок фанеры толщиной 16-18 мм.

Обратите внимание: идея самодельного приспособления принадлежит автору YouTube канала «WillWood — Столярные изделия для начинающих».

Основные этапы работ

Необходимые материалы:

• фанера;
• мебельная гайка (забивная);
• резьбовая шпилька.

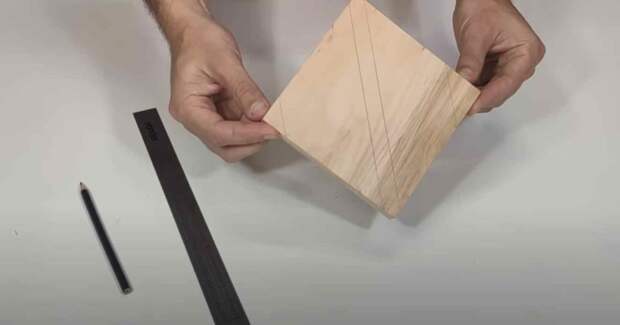

Отпиливаем кусок фанеры подходящего размера. Затем берем линейку и карандаш, и делаем разметку.

Распиливаем заготовку на две части.

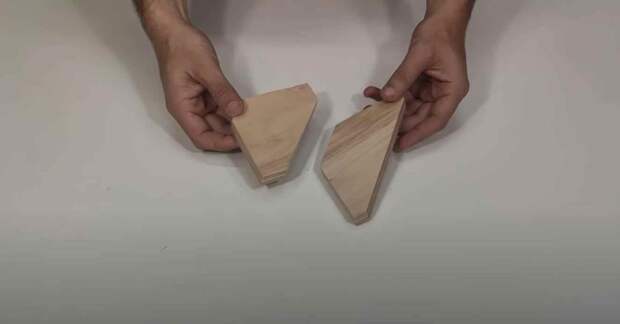

Острые углы необходимо обрезать, как показано на фото ниже. Потом заготовки можно обработать при помощи наждачной бумаги или на шлифстанке.

На следующем этапе отпиливаем два брусочка из фанеры, и приклеиваем их к одной из частей углового зажима.

Дополнительно надо просверлить крепежные отверстия, и вкрутить саморезы.

После этого отпиливаем еще один брусочек, и крепим его ко второй части приспособления. Точно так же, как и в предыдущем случае, дополнительно прикручиваем на шурупы.

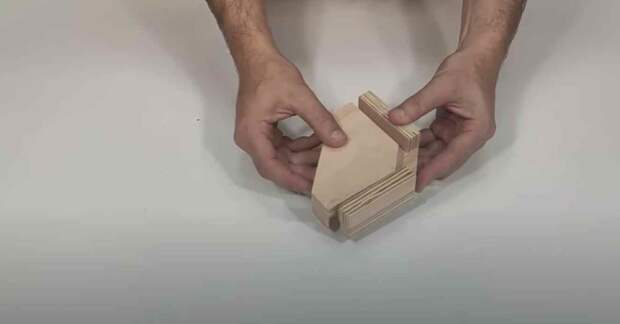

В результате у нас должно получиться две части углового зажима, одна из которых вставляется в другую.

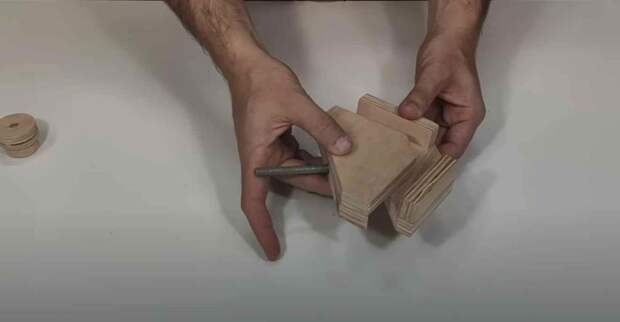

После этого необходимо просверлить в деталях отверстия под резьбовую шпильку. Вклеиваем шпильку в одну из частей, а вторую надеваем на нее, и фиксируем барашковой гайкой.

Барашковую гайку можно изготовить из кусочков фанеры (нужны круглые заготовки) и мебельной гайки.

Видео по теме

Пошаговый процесс изготовления полезной самоделки показан в авторском видеоролике ниже. Если данная идея вам понравилась, напишите свое мнение в комментариях под статьей.
