Распиловочный станок из лобзика своими руками

Если у вас имеется в домашней мастерской ручной электролобзик, то нет необходимости покупать отдельно распиловочный лобзиковый станок, потому что его можно изготовить своими руками. И в сегодняшней статье мы рассмотрим один из вариантов.  Конструкция самодельного станка состоит из: стола; рамы; блока с подшипниками — направляющая для пильного полотна.  Своим личным опытом изготовления и сборки распиловочного […]

Если у вас имеется в домашней мастерской ручной электролобзик, то нет необходимости покупать отдельно распиловочный лобзиковый станок, потому что его можно изготовить своими руками. И в сегодняшней статье мы рассмотрим один из вариантов.

Конструкция самодельного станка состоит из:

• стола;
• рамы;
• блока с подшипниками — направляющая для пильного полотна.

Своим личным опытом изготовления и сборки распиловочного станка из лобзика поделился с нами автор YouTube канала plywoodworking.

Основные этапы работ

Для изготовления лобзикового станка автор использовал уже готовый стол для ручного фрезера. Однако его несложно сделать самостоятельно.

Обратите внимание: данном случае основная задача заключается в том, чтобы адаптировать существующий столик под электролобзик. Для этого необходимо будет просто заменить монтажную пластину.

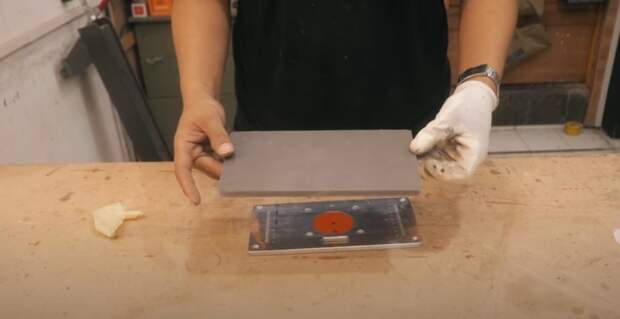

Снимаем старую монтажную пластину, и по «образу и подобию» вырезаем деталь таких же размеров — из пластика, металла или фанеры.

С внутренней стороны монтажной пластины необходимо сделать два параллельных бортика. Расстояние между ними должно соответствовать ширине опорной подошвы лобзика.

После этого высверливаем в монтажной пластине все необходимые крепежные отверстия.

Устанавливаем пластину на свое место и прикручиваем к столу. Снизу крепим электролобзик. Через отверстие вставляем пильное полотно.

На следующем этапе изготавливаем из фанеры раму.

Дополнительно из куска фанеры изготавливаем опорную поверхность для подшипников, после чего устанавливаем сами подшипники: упорный и прижимные (по бокам). В результате получилась направляющая для пильного полотна.

В завершении останется только прикрепить раму к столу, а также установить и отрегулировать положение направляющей. Самодельный лобзиковый станок готов!

Видео по теме

Подробно о том, как самостоятельно собрать распиловочный станок из лобзика, показано ниже — в авторском видеоролике.
