Мини станок для холодной ковки: изготовление торсионов своими руками

Давно мечтаете о самодельном мини станке для изготовления торсионов, но не можете определиться с конструкцией устройства? Конечно, на просторах Ютуба можно найти много разных вариантов, но далеко не все они просты в изготовлении.  Предлагаем оптимальный вариант с точки зрения практичности и стоимости. В сегодняшней статье расскажем, как своими руками изготовить компактный и относительно недорогой мини […]

Давно мечтаете о самодельном мини станке для изготовления торсионов, но не можете определиться с конструкцией устройства?

Конечно, на просторах Ютуба можно найти много разных вариантов, но далеко не все они просты в изготовлении.

Предлагаем оптимальный вариант с точки зрения практичности и стоимости.

В сегодняшней статье расскажем, как своими руками изготовить компактный и относительно недорогой мини станочек для изготовления торсионов (декоративных элементов) в домашних условиях — из металлической полосы или квадратного прута.

Необходимые материалы:

  • швеллер;
  • брусковый металл;
  • круглый пруток;
  • круглая труба;
  • болты с гайками.

Своим личным опытом изготовления и сборки мини станка поделился с нами автор YouTube канала welding. Берите на заметку!

Основные этапы работ

В качестве станины будем использовать кусок металлического швеллера длиной примерно около 50 см.

По краям привариваем заготовки из брускового металла.

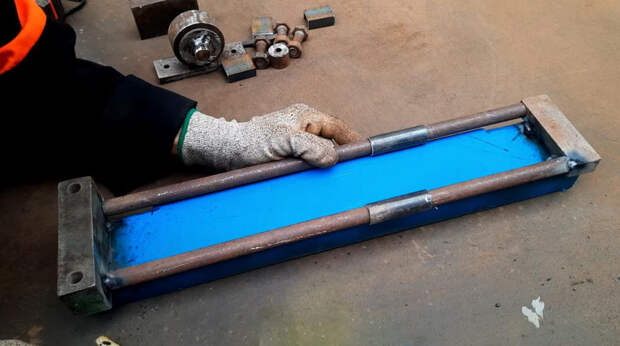

После этого отрезаем два куска стального круглого прутка, которые будут использоваться в качестве направляющих. Надеваем на них втулки из круглой трубы, устанавливаем между брусками металла и обвариваем.

Мини станок для холодной ковки: изготовление торсионов своими руками

К втулкам привариваем еще одну заготовку из брускового металла. Потом зачищаем сварные швы при помощи болгарки.

Мини станок для холодной ковки: изготовление торсионов своими руками

На следующем этапе берем подшипник подходящего размера и запрессовываем его в корпус из трубы. Внутрь вставляем вал (кусок кругляка). Привариваем получившуюся деталь к станине, как показано на фото ниже.

Мини станок для холодной ковки: изготовление торсионов своими руками

К рабочему валу необходимо будет приварить самодельный блок, изготовленный из кусков швеллера, с двумя прижимами из болтов и гаек.

Второй самодельный зажим привариваем на противоположной стороне станины. Но в нем только один прижим.

Мини станок для холодной ковки: изготовление торсионов своими руками

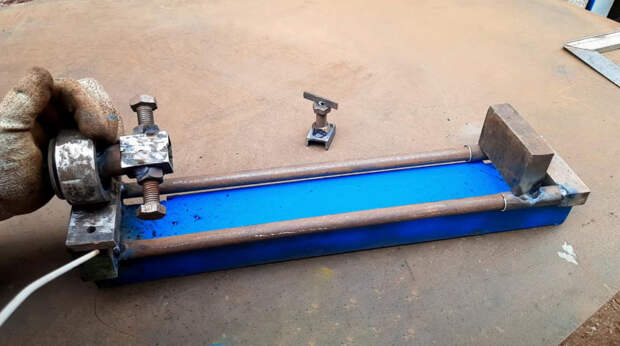

В завершении останется только приварить к наружной стороне вала ручку. Теперь наше самодельное приспособление готово.

Устанавливаем мини станок на рабочем столе или другой горизонтальной поверхности (способ монтажа — на ваше усмотрение), устанавливаем заготовку из металлической полосы или прутка, после чего приступаем к скручиванию торсиона.

Мини станок для холодной ковки: изготовление торсионов своими руками

Видео по теме

Подробно о том, как самостоятельно изготовить мини станок для холодной ковки, можно посмотреть в видеоролике ниже. Спасибо за внимание.
