Для резки тонкого листового металла на полосы или фигурные заготовки используются разные инструменты: механические ножницы по металлу, а также электрические устройства (электролобзик, болгарка с отрезным кругом), включая специальные насадки для электродрели или шуруповерта — например, насадка типа «сверчок».
Кроме перечисленных инструментов, можно ещё использовать для резки листового металла роликовые ножницы. Они просты в изготовлении и очень удобны в работе.
Устройство и принцип работы
Конструкция приспособления состоит из двух одинаковых по длине подвижных рычагов, шарнирно соединенных между собой при помощи болта.
На концах рычагов закреплены режущие ножи, в качестве которых выступают вращающиеся ролики.

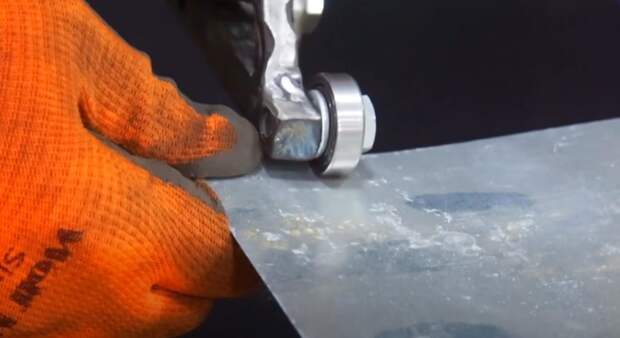

В процессе работы ролики соприкасаются своими внутренними стенками и вдавливаются в листовой металл сверху и снизу, за счёт чего происходит разрезание материала.
Преимущества резки металла роликовыми ножницами
- Экономия времени — по сравнению с классическими механическими ножницами по металлу, которые состоят из двух острых лезвий, роликовые ножницы позволяют резать тонколистовой металл намного быстрее, независимо от длины заготовки.
- Качественный рез — в умелых руках и обычными ножницами по металлу можно добиться хорошего результата. Однако роликовые ножницы хороши тем, что даже человек без опыта может отрезать листовой металл максимально ровно и аккуратно. При этом не будет никаких изгибов и прочих деформаций по всей линии реза.
- Лёгкость в работе — при длительной работе с обычными ножницами по металлу сильно устают руки, потому что приходится постоянно давить на рычаги. С роликовыми ножницами такой проблемы нет: вы просто держитесь за ручку и ведёте инструмент вперёд.
Как сделать роликовые ножницы по металлу из подшипников
Когда стоит вопрос: «купить или сделать своими руками», то чаще всего домашние мастера делают выбор в пользу второго варианта. Просто потому, что это дешевле.
Необходимые материалы:
- стальной квадратный пруток;
- арматура;
- подшипники;
- болты;
- металлическая полоса.
Изготовление рычагов
От квадратного прутка отрезаем две заготовки одинаковой длины. Отступаем от края примерно по 1 см и высверливаем отверстия.
Затем метчиком нарезаем в отверстиях резьбу. С помощью болтов крепим на концах рычагов подшипники.
На противоположных концах квадратных прутков также высверливаем отверстия. В одном из них метчиком нарезаем резьбу. Соединяем рычаги вместе с помощью болта.
Установка ограничителя
Нам потребуется кусочек металлической полосы, который будет выступать в качестве ограничителя. На конце высверливаем отверстие и нарезаем в нем резьбу.
Привариваем заготовку к нижнему рычагу. Лишнее обрезаем болгаркой. В отверстие вкручиваем болт.
Изготовление ручки
В качестве ручки можно использовать кусок арматуры или рифлёный квадратный пруток. Придаём заготовке требуемую форму и привариваем к верхнему рычагу. Самодельное приспособление готово!
Теперь останется только зачистить сварные швы болгаркой и при желании покрасить самоделку.
Видео по теме
Подробно о том, как сделать удобные роликовые ножницы по металлу своими руками, можно посмотреть в авторском видеоролике ниже.
