Данная идея принадлежит автору […]В некоторых ситуациях удобнее пользоваться не классическими слесарными тисками, а самодельными.
Хотя бы потому, что их можно всегда «подогнать» под себя.
А также для их изготовления не обязательно покупать «запчасти» в магазине — можно обойтись и подручными материалами.
Сегодня мы расскажем вам, как изготовить самодельный зажим с быстрой фиксацией ходового винта.
Данная идея принадлежит автору YouTube канала Rescatando Chatarra.
Крепится самодельное приспособление на рабочем столе, и у него имеется два весомых преимущества:
- очень большой запас хода (иными словами, можно зажимать довольно большие заготовки, вплоть до деревянных щитов);
- наличие 2-х поворотных прижимных губок, что позволяет фиксировать заготовки не только перпендикулярно поверхности рабочего стола, но и под углом.
Основные этапы работ
Сначала необходимо изготовить фиксатор для ходового винта.
Для этого первым делом нужно сварить вместе две шестигранных гайки либо можно использовать одну удлиненную гайку.

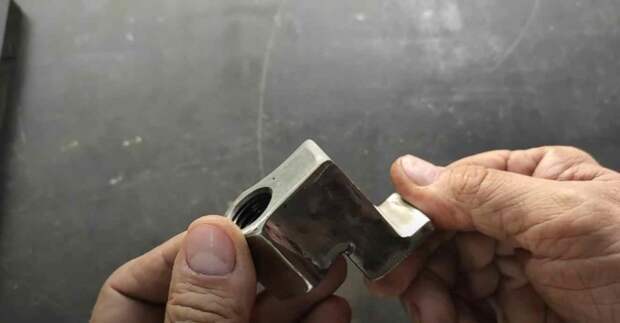

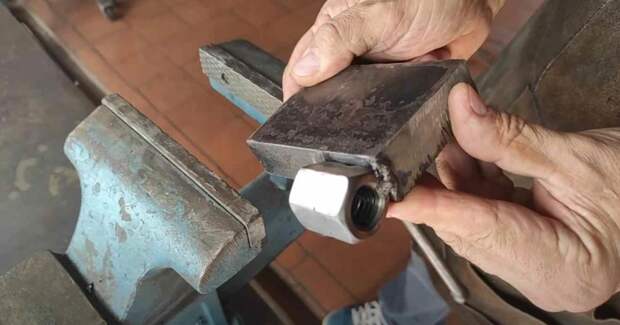

Привариваем «двойную» гайку к заготовке из толстого металла. А потом вырезаем из нее нужную форму (смотрите фото ниже).

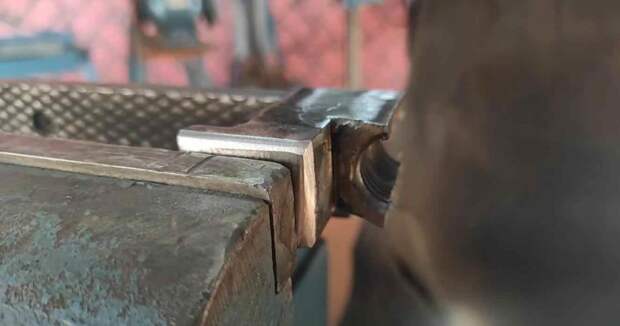

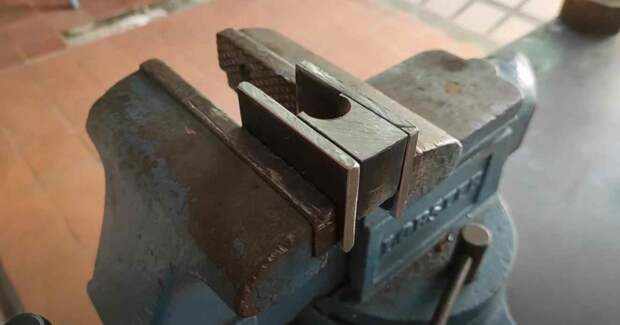

После этого разрезаем гайку вдоль ровно пополам. Края надо обработать на шлифовальном станке или с помощью болгарки.

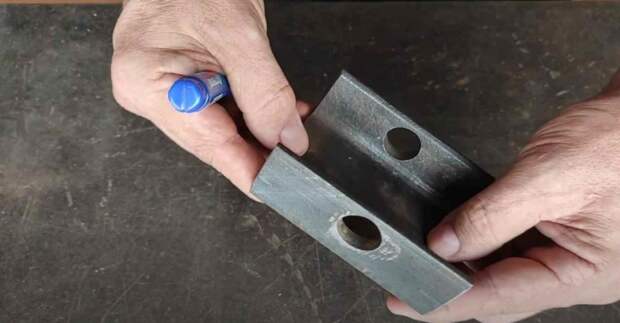

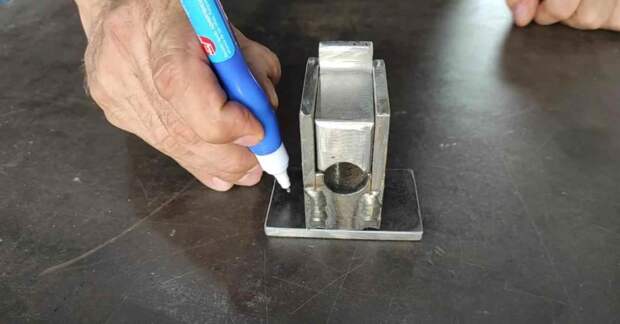

На следующем этапе изготавливается корпус. В него будет вставляться фиксатор.

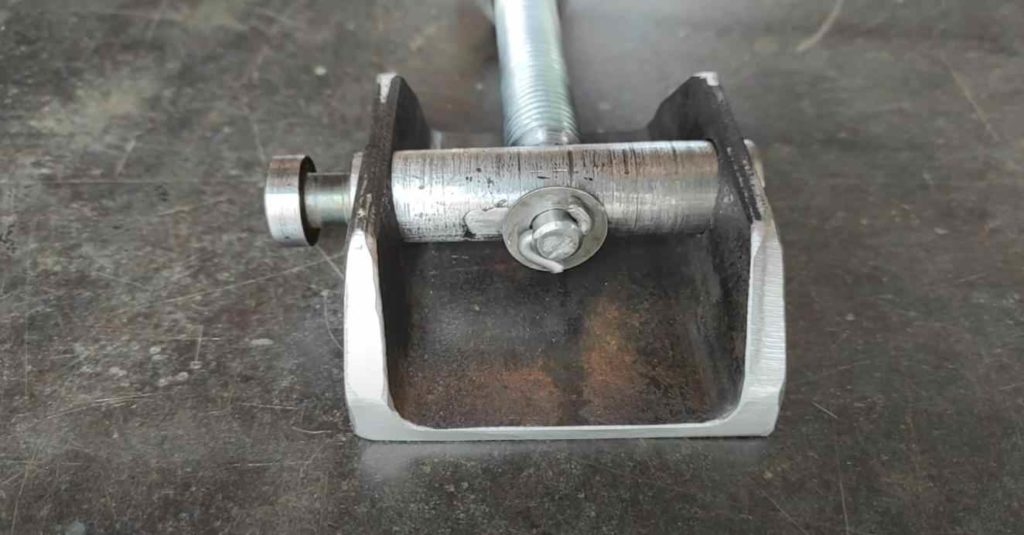

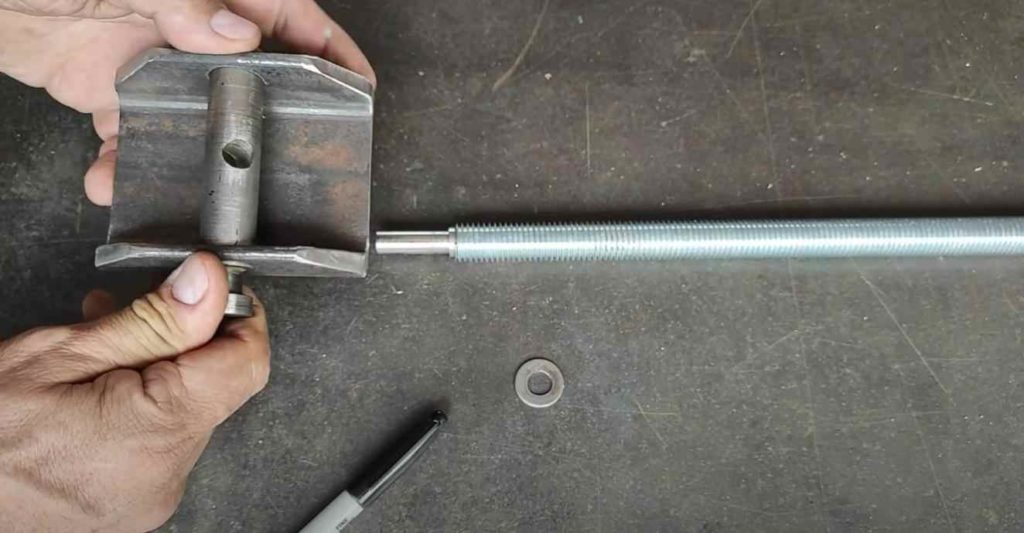

Прижимную поворотную губку изготавливаем из куска швеллера. Крепим к ней ходовой винт (отрезок резьбовой шпильки).

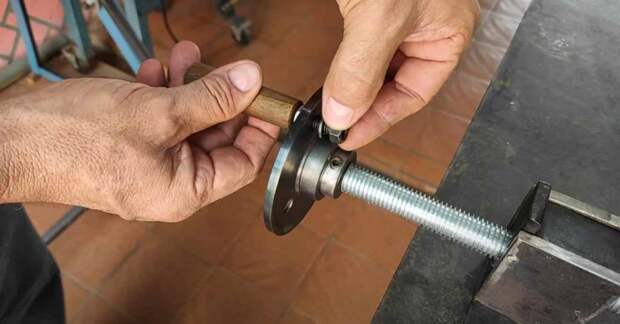

На конце ходового винта крепится маховик. К нему необходимо прикрепить ручку.

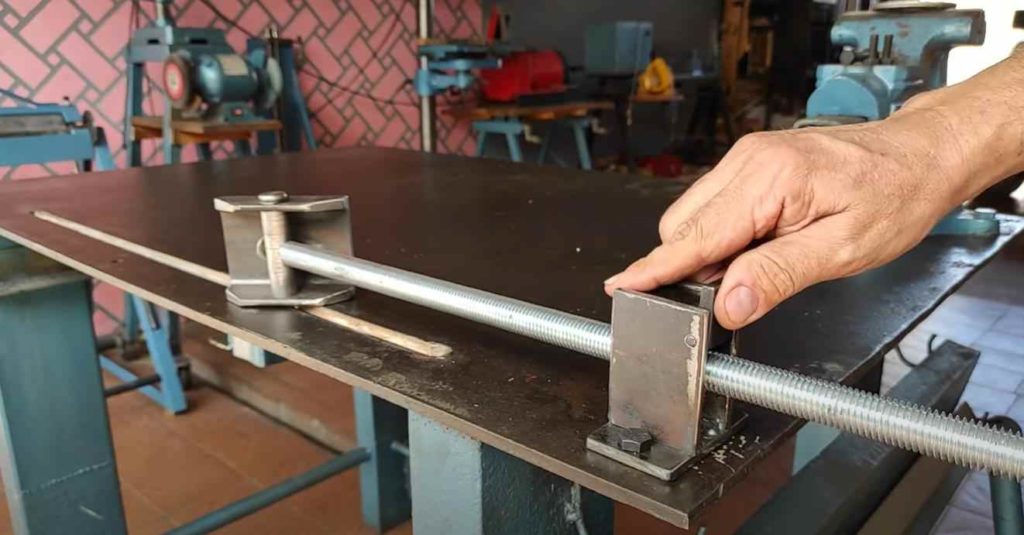

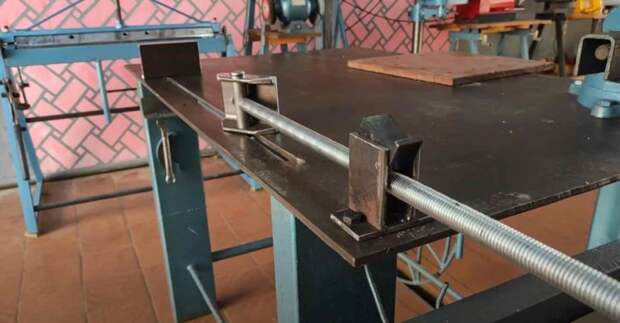

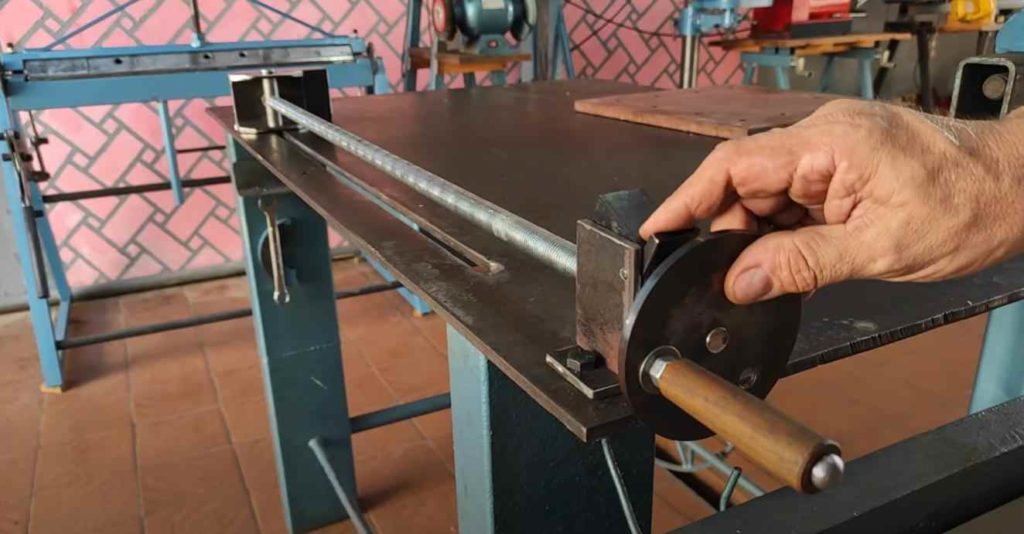

Корпус с фиксатором крепится к поверхности рабочего стола. В данном случае в качестве столешницы используется лист металла.
Дополнительно в рабочем столе нужно прорезать продольный направляющий паз для прижимной губки.

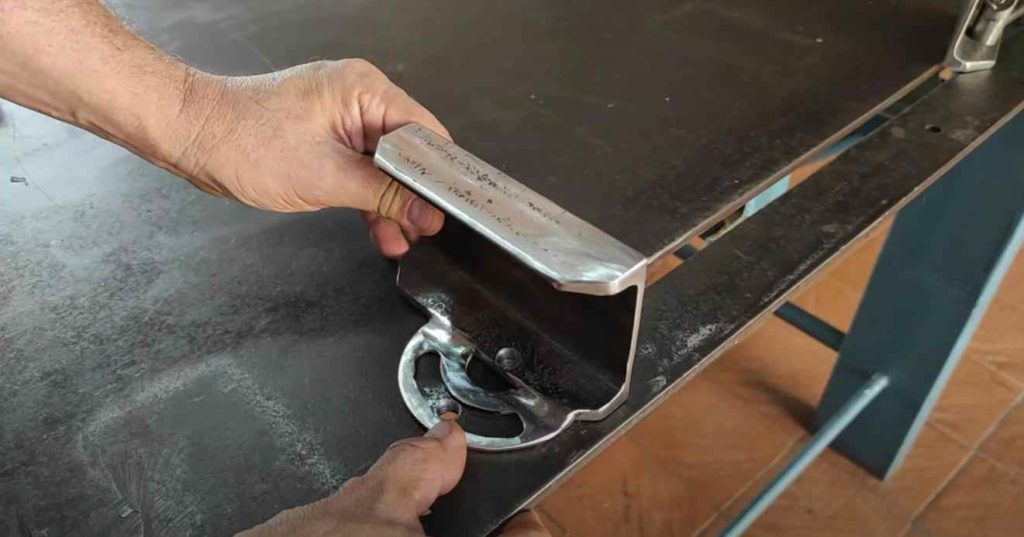

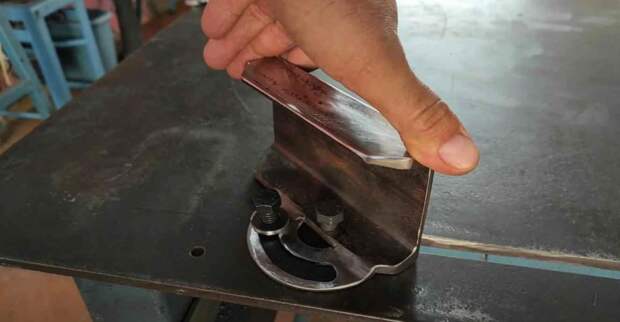

На последнем этапе останется только установить и закрепить на рабочем столе упорную губку. Причем ее тоже нужно сделать поворотной.
