Как сделать переносной зажим для болгарки

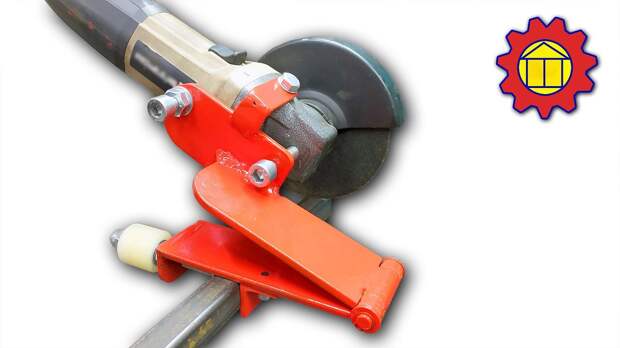

Данная самоделка пригодится для работы в домашней мастерской или за ее пределами, когда нужно сделать аккуратный и ровный рез. Переносной зажим, по сути, представляет собой мобильный мини отрезной станочек. Устройство крепится к заготовке с помощью нижней платформы с зажимом, а верхняя подвижная площадка позволяет сделать ровный рез.

  Своим личным опытом изготовления самодельного приспособления (оснастки) для […]

Данная самоделка пригодится для работы в домашней мастерской или за ее пределами, когда нужно сделать аккуратный и ровный рез. Переносной зажим, по сути, представляет собой мобильный мини отрезной станочек. Устройство крепится к заготовке с помощью нижней платформы с зажимом, а верхняя подвижная площадка позволяет сделать ровный рез.

Своим личным опытом изготовления самодельного приспособления (оснастки) для болгарки поделился с нами автор YouTube канала Made In Garage.

Основные этапы работ

В первую очередь необходимо будет сделать крепление для УШМ.

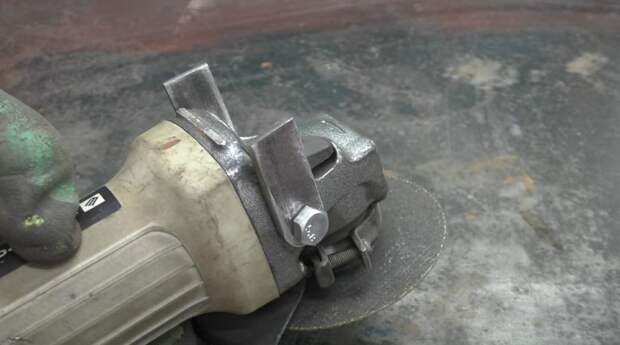

Сначала отрезаем два куска металлической полосы, высверливаем в них отверстия и нарезаем резьбу.

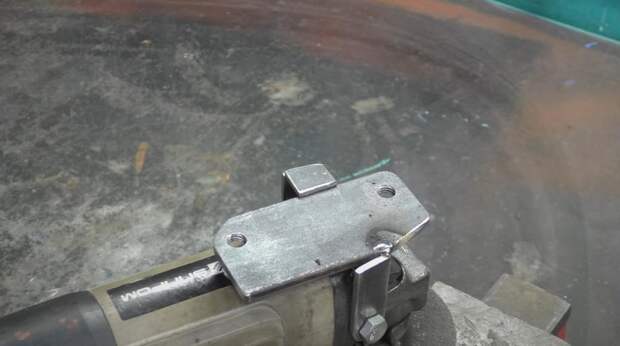

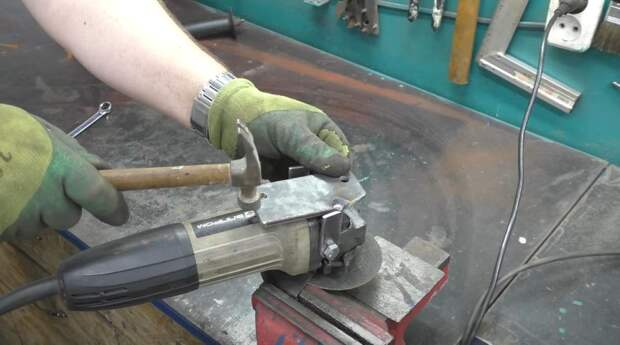

Крепим их при помощи болтов к корпусу редуктора. Между ними устанавливаем металлическую пластину и привариваем ее.

Далее надо сделать опорную платформу с зажимом и подвижной площадкой.

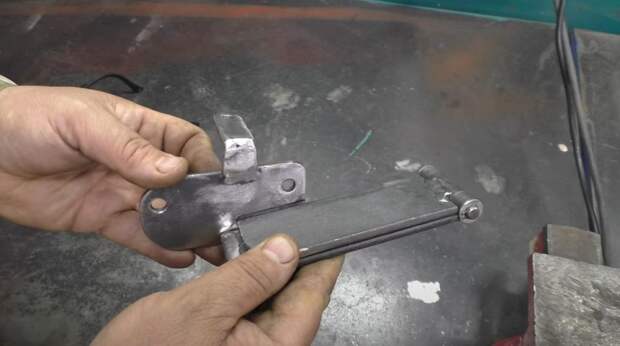

Для этого отрезаем две пластины из металла и соединяем их друг с другом с помощью заводской или самодельной петли.

К подвижной площадке привариваем крепление для УШМ.



Окончательная сборка

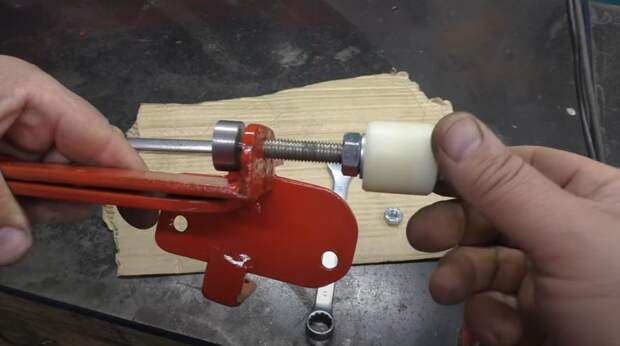

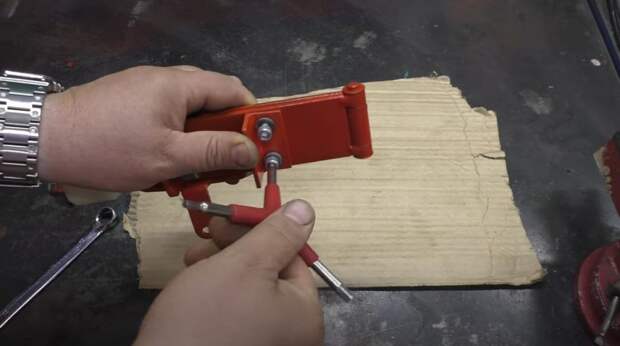

К нижней опорной платформе привариваем кусок пластины с направляющим отверстием, в котором надо нарезать резьбу. Вкручиваем в отверстие резьбовую шпильку с прижимом и ручкой-барашком на конце. Также прикручиваем снизу отрезок уголка, который выступает в качестве упора.

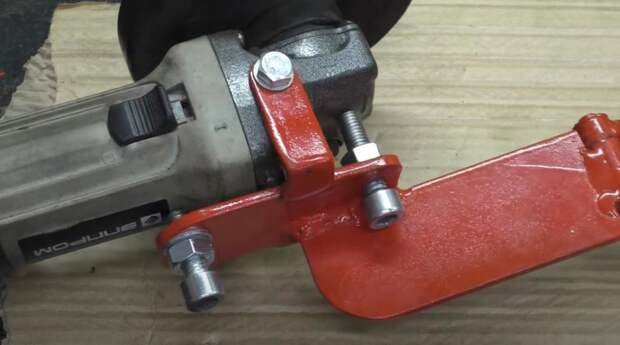

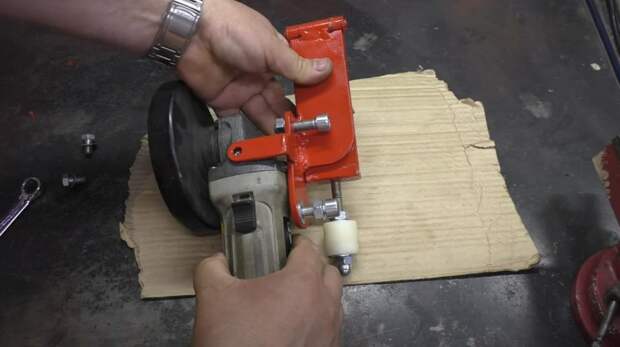

В завершении останется только закрепить самодельное устройство на болгарке. С помощью двух болтов выравниваем площадку параллельно отрезному диску УШМ.

Как пользоваться самоделкой

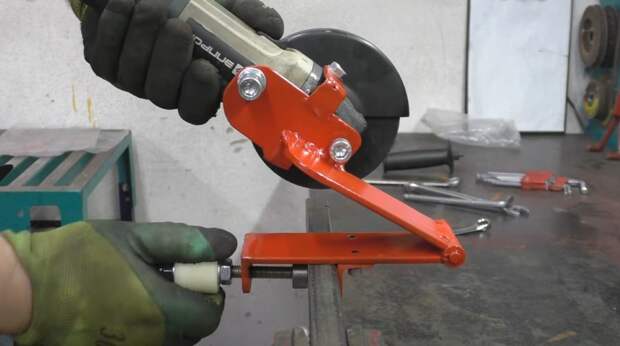

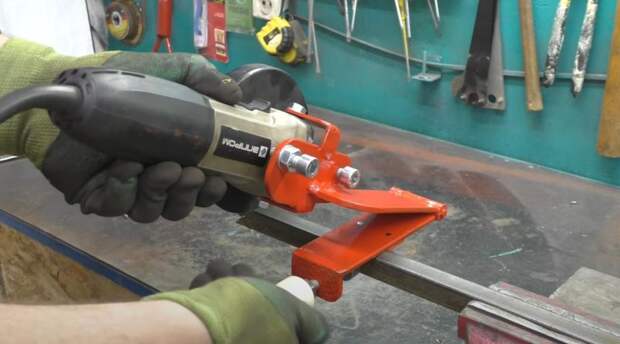

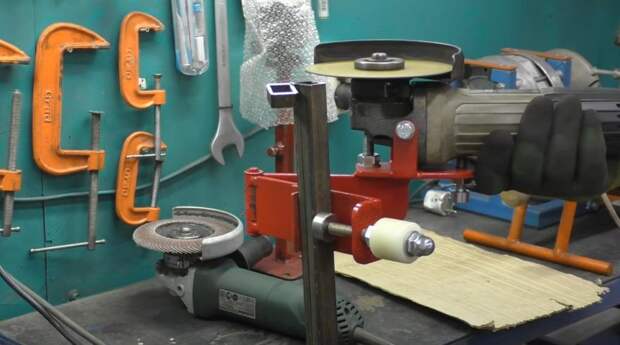

Крепим переносной зажим на заготовку (профильную трубу, уголок, металлическую полосу и т. д.), после чего можно приступать к резке материала.

Резать металл можно как по вертикали (сверху-вниз), так и по горизонтали (справа-налево или наоборот). Конструкция очень удобна в использовании.
