Этот самодельный инструмент задумывался как циркуль-резак — для вырезания круглых отверстий в гипсокартоне.

Но можно использовать его также для вырезаем отверстий в других материалах: картоне или тонком пластике. В общем, универсальная вещь получается.

Необходимые материалы:

• удлиненная муфта;
• шестигранные гайки;
• квадратный пруток;
• барашковый винт.

Этой интересной идеей поделился с нами автор YouTube канала AX Creates. Рекомендуем взять себе на заметку — в мастерской пригодится.

Основные этапы работ

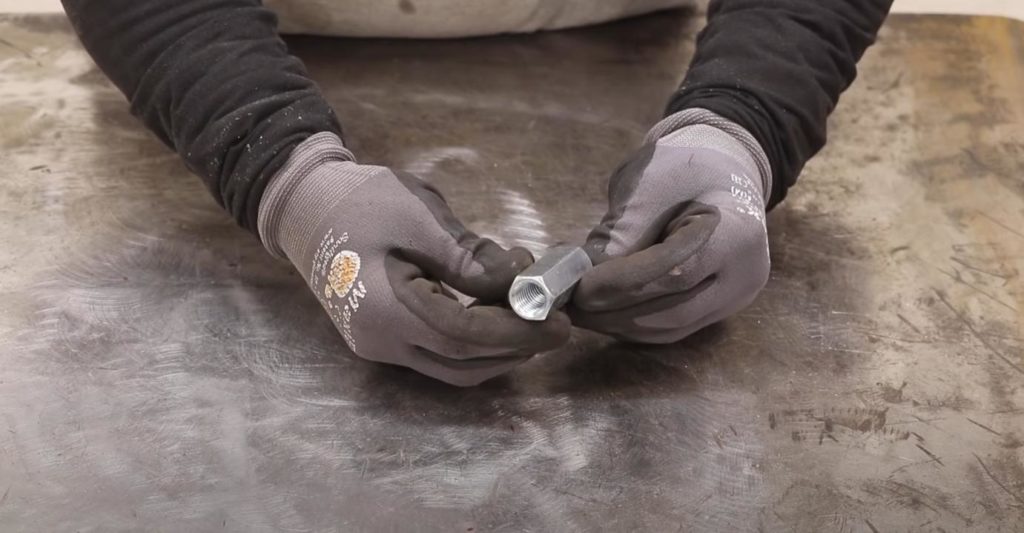

Первым делом нужно немного доработать удлиненную муфту. Болгаркой вырезаем в ней паз, а сверху привариваем металлическую шайбу.

Привариваем к ней шестигранную гайку для установки фиксатора штанги, в роли которого выступает барашковый винт.

К другому концу удлиненной муфты необходимо приварить шестигранную гайку, которая служит для установки «иглы», изготовленной из резьбовой шпильки.

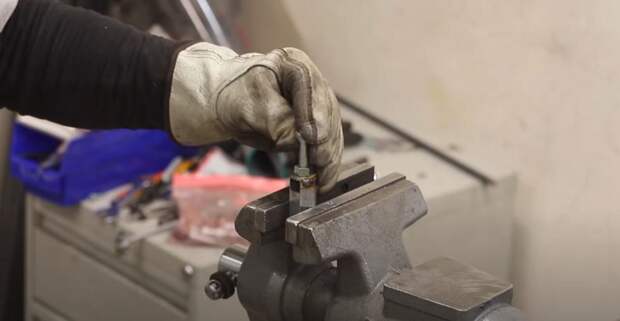

Чтобы она не проваливалась внутрь, сначала нужно запрессовать в муфту другую шестигранную гайку.

Из резьбовой шпильки изготавливаем «иглу». Вкручиваем ее в нижнюю часть удлиненной муфты. Сверху вкручиваем барашковый винт.

На следующем этапе необходимо будет сделать штангу.

Сначала отрезаем кусок квадратного прутка и высверливаем в нем отверстия перпендикулярно друг другу. Привариваем шестигранные гайки.

Затем отрезаем еще один кусок квадрата и привариваем его к первой детали. В результате у нас получится Г-образная штанга. Делаем на ней разметку.

В завершении останется только изготовить резак.

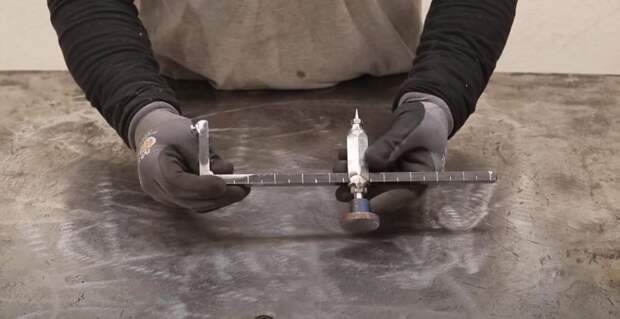

Устанавливаем его в торцевое отверстие в штанге. Фиксируем винтом. Самодельное приспособление готово.

Видео по теме

Подробно о том, как изготовить самодельный циркуль-резак для работы с гипсокартоном, вы можете посмотреть в авторском видеоролике ниже.
