В сегодняшней статье рассмотрим довольно интересную конструкцию переносного кузнечного горна, который отличается компактными размерами и небольшим весом — его в одиночку можно погрузить в автомобиль.

Из основных материалов нам потребуются:

• «чёрный» металл;
• огнеупорный кирпич (обычный строительный кирпич в данном случае не подойдет).

Первым делом необходимо подготовить необходимые заготовки. От металлического уголка 45х45 мм с толщиной стенки 5 мм отрезаем четыре одинаковых куска и обрезаем у них углы под 45 градусов. Также надо будет подготовить 4 огнеупорных кирпича.

Своим личным опытом изготовления самодельного кузнечного горна для работы в мастерской и за ее пределами, поделился с нами автор YouTube канала «Андрей Винничук».

Основные этапы работ

Прежде чем приступить к сварке металлических уголков, необходимо будет собрать из них рамку и вставить внутрь кирпич. Выставляем требуемые зазоры (чтобы кирпич можно было легко достать), и только потом свариваем уголки вместе.

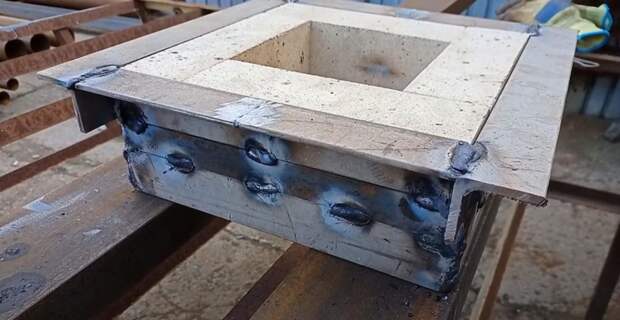

Поверх уголков по всему периметру сваренной рамки нужно приварить металлическую полосу шириной 30 мм (толщина — 4 мм).

На следующем этапе отрезаем еще четыре отрезка уголка и привариваем их к металлической полосе внутренней стороной наружу, как показано на фото ниже. Не забываем зачищать сварные швы.

Далее необходимо будет сделать бортик, чтобы уголь во время работы не вылетал из горна на землю. Для этого отрезаем четыре куска уголка, подрезаем углы под 45 градусов и привариваем к нашей конструкции.

В качестве дна используем кусок металла толщиной 8 мм. Вырезаем заготовку требуемого размера, затем вставляем ее внутрь нижней рамки и обвариваем.

Отрезаем кусок профильной трубы 120х120 мм и высверливаем в нем отверстие для круглой трубы, по которой внутрь горна будет поступать воздух.

Прежде чем приваривать профтрубу, высверливаем в дне отверстия диаметром 8 мм. К профильной трубе привариваем угловой отвод с круглой дюймовой трубой, после чего привариваем профтрубу к основанию.

С обратной стороны профильной трубы крепится заглушка из листового металла толщиной 2 мм. Крепится с помощью болта. Для этого внутри профиля надо будет вварить отрезок квадратного прутка с приваренной сбоку гайкой.

Из профильной трубы 40х25 мм изготавливаем опорные ножки для кузнечного горна. В результате общая высота конструкции получилась 45 см.

Дорабатываем огнеупорные кирпичи и устанавливаем их внутрь горна. На дно укладываем перфорированные кирпичи (просто берем цельный кирпич и высверливаем в нем отверстия, после чего разрезаем вдоль на две части).

Видео по теме

Подробно о том, как сделать переносной кузнечный горн своими руками, показано ниже — в авторском видеоролике.
