Удобная направляющая для ручной дисковой пилы

Чтобы облегчить работу с ручной циркуляркой и добиться качественного реза, рекомендуем использовать самодельную направляющую. Это очень простое в изготовлении приспособление, которое будет полезным в гараже или домашней мастерской. Для изготовления самоделки нам понадобятся следующие материалы: фанера; болты; шайбы металлические; барашковые гайки. Своим личным опытом изготовления самодельной настраиваемой направляющей для ручной дисковой пилы поделился с нами […]

Чтобы облегчить работу с ручной циркуляркой и добиться качественного реза, рекомендуем использовать самодельную направляющую.

Это очень простое в изготовлении приспособление, которое будет полезным в гараже или домашней мастерской.

Для изготовления самоделки нам понадобятся следующие материалы:

• фанера;
• болты;
• шайбы металлические;
• барашковые гайки.

Своим личным опытом изготовления самодельной настраиваемой направляющей для ручной дисковой пилы поделился с нами автор YouTube канала plywoodworking.

Основные этапы работ

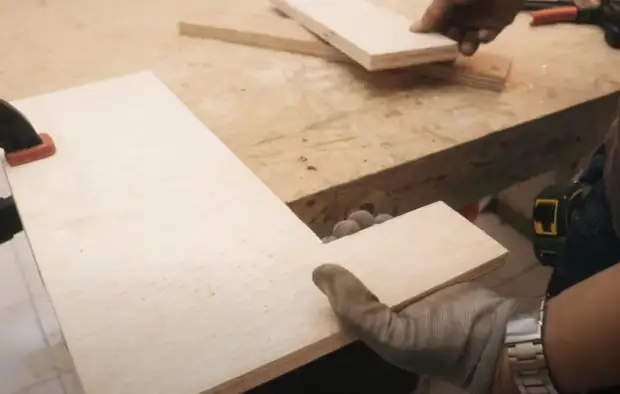

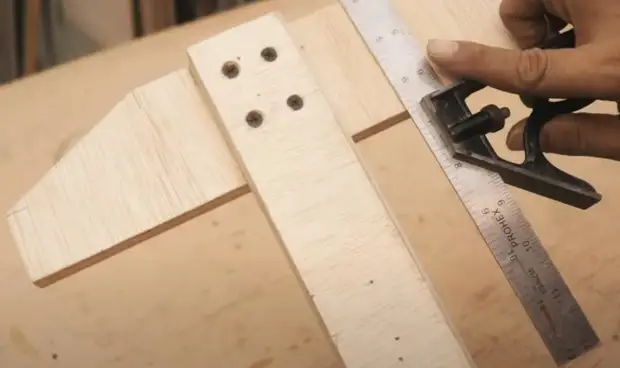

Сначала надо будет изготовить направляющую шину с упором на конце. Отпиливаем две заготовки из фанеры толщиной 20 мм и скрепляем их вместе, как показано на фото ниже.

Обратите внимание: к внутренней стороне шины, вдоль которой будет перемещаться опорная подошва ручной циркулярки, необходимо приклеить полосу тонкого листового пластика — для лучшего скольжения.

На следующем этапе приступаем к изготовлению второй части приспособления. Вырезаем заготовку из листа фанеры и обрезаем ненужную часть.

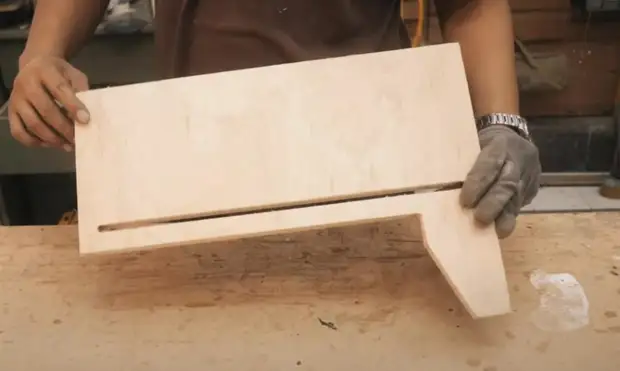

С помощью ручного фрезера выфрезеровываем в заготовке продольный паз — для крепления направляющей шины.

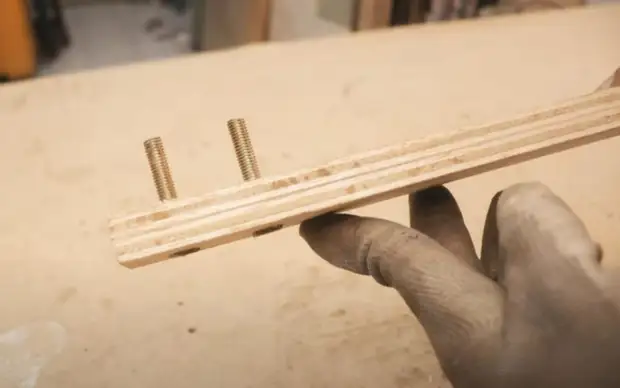

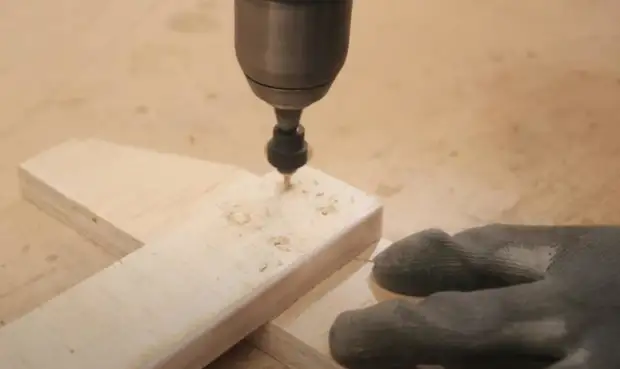

В самой шине необходимо будет высверлить два отверстия и установить два болта.

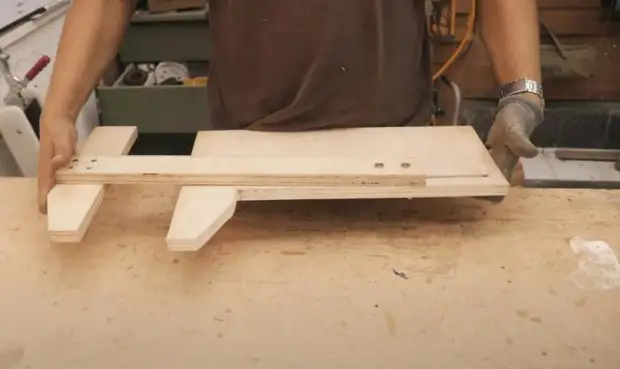

После этого останется только соединить обе части приспособления. Самоделка готова. Работать ей очень просто.

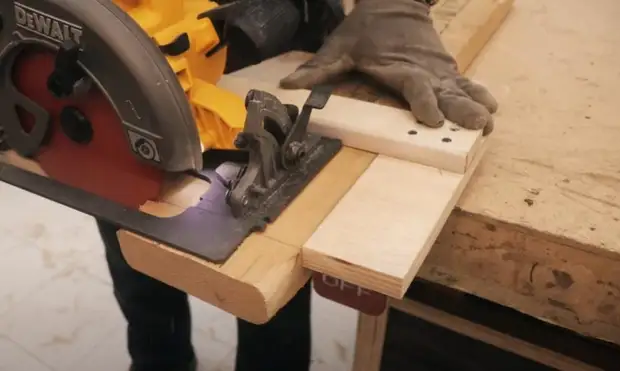

Устанавливаем кондуктор на заготовке и фиксируем с помощью торцевого упора. Затем ставим на основание приспособления дисковую пилу и упираем подошву к направляющей шине. Можно пилить заготовку!

Видео по теме

Подробно о том, как изготовить удобную направляющую для ручной дисковой пилы, рекомендуем посмотреть в авторском видеоролике ниже. Спасибо за внимание.

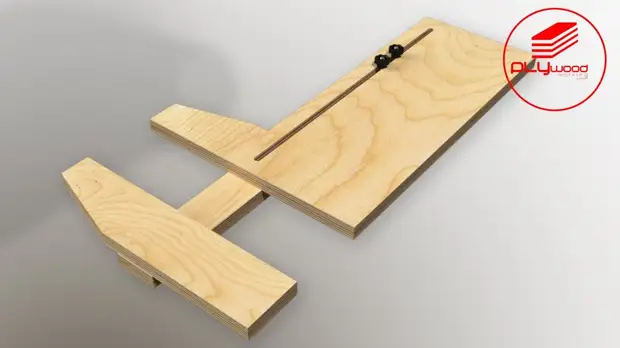

DIY Simple Jig For Circular Saw — Fast & Easy Straight Cut
