Самодельная ручная лебедка с текстильной лентой

В этой статье расскажем, как изготовить своими руками самодельную ручную лебедку, которая может пригодиться в хозяйстве.  Конструкция самодельной лебедки очень простая. Изготовить ее можно из подручных материалов, которые можно найти в гараже или мастерской. И вместо стального троса используется текстильная лента.  Обратите внимание: самодельную ручную лебедку можно использовать исключительно для горизонтального перемещения груза. Необходимые материалы: […]

В этой статье расскажем, как изготовить своими руками самодельную ручную лебедку, которая может пригодиться в хозяйстве.

Конструкция самодельной лебедки очень простая. Изготовить ее можно из подручных материалов, которые можно найти в гараже или мастерской. И вместо стального троса используется текстильная лента.

Обратите внимание: самодельную ручную лебедку можно использовать исключительно для горизонтального перемещения груза.

Необходимые материалы:

  • строительный уголок 63х63 мм;
  • полоса металла шириной 30 мм;
  • текстильная лента;
  • болт М12;
  • металлическая шайба;
  • пружина;
  • стальной круглый пруток.

Возможно, вам также интересно будет прочитать статью: как изготовить трехвалковый гибочный станок с гидравлическим приводом.

Основные этапы работ

От строительного уголка 63х63 мм необходимо отрезать две полосы шириной по 50 мм. Сгибаем у каждой заготовки один из концов, после чего свариваем из них раму лебедки.

Самодельная ручная лебедка с текстильной лентой

Самодельная ручная лебедка с текстильной лентой

Сверлим в раме отверстие под болт М12. У болта нужно отрезать резьбовую часть, а конец — обточить, чтобы можно надеть шайбу.

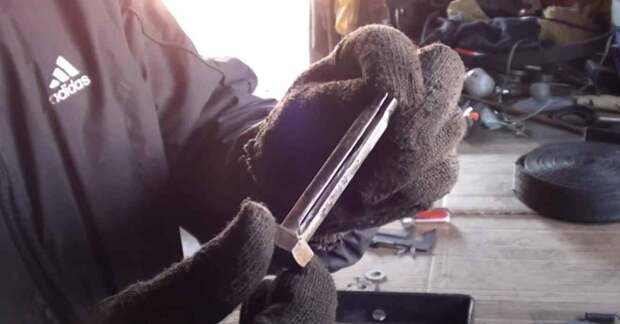

В ножке болта с помощью болгарки необходимо прорезать продольный паз (до шляпки болта), в который будет вставляться конец текстильной ленты.

Самодельная ручная лебедка с текстильной лентой

Из шайбы изготавливается зубчатая шестеренка. Болт вставляем в отверстие в раме, надеваем на него самодельную шестеренку, фиксируем ее каплей сварки.

Самодельная ручная лебедка с текстильной лентой

На следующем этапе из металлической полосы шириной 30 мм изготавливается стопор для шестеренки. Прикручиваем его к раме, и устанавливаем возвратную пружину.

Самодельная ручная лебедка с текстильной лентой

Самодельная ручная лебедка с текстильной лентой

Отрезаем кусок стального кругляка, и сгибаем его в заготовку U-образной формы. Затем надо приварить ее к раме. Наматываем текстильную ленту на болт. Самоделка готова!

Самодельная ручная лебедка с текстильной лентой

Пошаговый процесс изготовления ручной лебедки можно посмотреть на видео ниже. Идеей поделился автор YouTube канала ALTAI LIFE.
