Как сделать гибочный прокатный станок по металлу

Это самодельное приспособление пригодится тем мастерам, которым нужно сделать из стального прутка или металлической полосы кольцо определенного диаметра. Сделать гибочный прокатный станок можно из доступных материалов, которые у многих, наверняка, есть в гараже или мастерской. В данном случае для изготовления самоделки нам потребуются: металлический (строительный) уголок; подшипники; круглая труба; листовой металл толщиной 2—3 мм; металлическая […]

Это самодельное приспособление пригодится тем мастерам, которым нужно сделать из стального прутка или металлической полосы кольцо определенного диаметра.

Сделать гибочный прокатный станок можно из доступных материалов, которые у многих, наверняка, есть в гараже или мастерской.

В данном случае для изготовления самоделки нам потребуются:

металлический (строительный) уголок;
подшипники;
круглая труба;
листовой металл толщиной 2—3 мм;
металлическая полоса.

Своим личным опытом изготовления прокатного гибочного станка поделился с нами автор YouTube канала WHU idemu. Берите на заметку!

Основные этапы работ

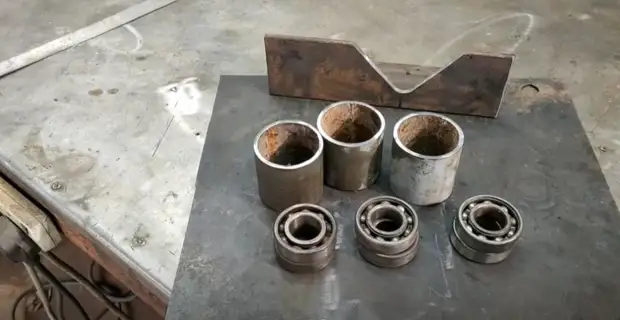

Первым делом подготавливаем материалы для изготовления станины и опорных роликов. В качестве станины станка будет использоваться отрезок строительного уголка.

Вырезаем в нем часть полки, как показано на фото ниже.

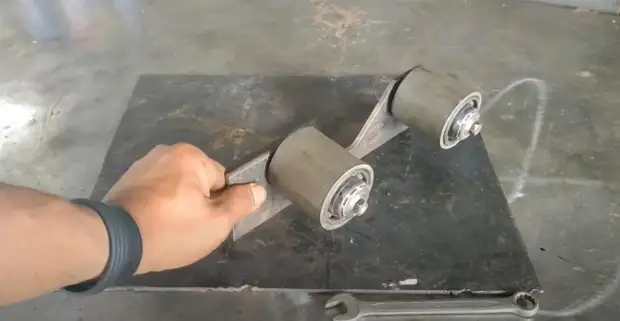

Опорные ролики будем делать из круглой трубы и подшипником. В данном случае нам потребуется два опорных ролика.

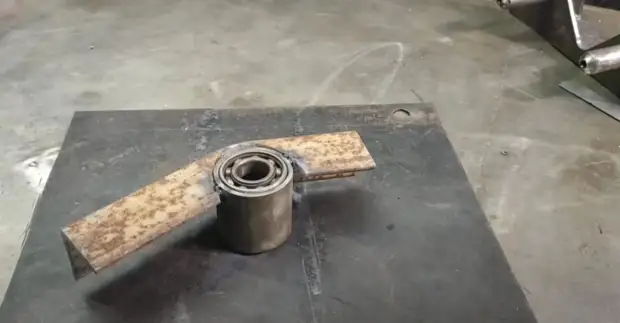

Из третьего отрезка трубы нужно будет сделать втулки, которые будут вставляться внутрь роликов и служить ограничителями для подшипников.

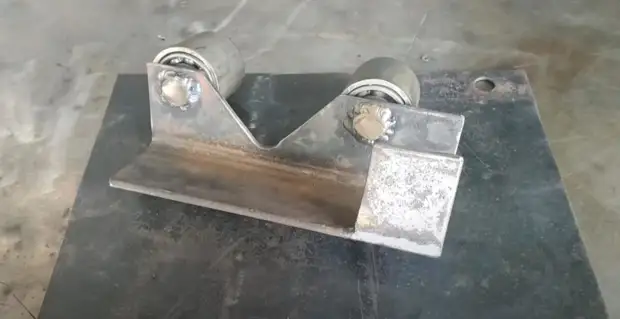

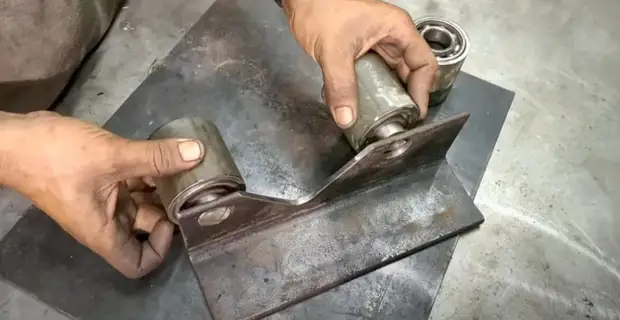

В одной из полок уголка, в которой ранее вырезали небольшую часть, высверливаем два отверстия и привариваем валы, на которые будут надеваться опорные ролики.

Ко второй полке уголка привариваем кусок металла, который будет служить боковой стенкой, чтобы можно было закрепить подвижную часть гибочного станка с прижимным валом.

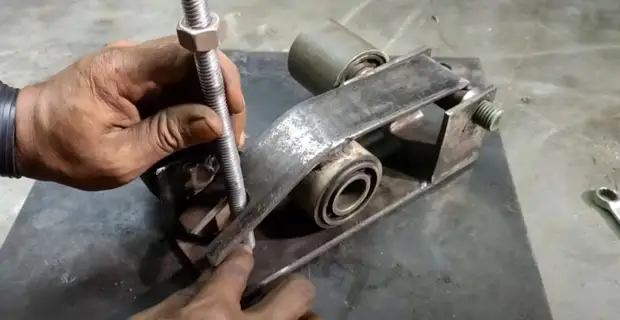

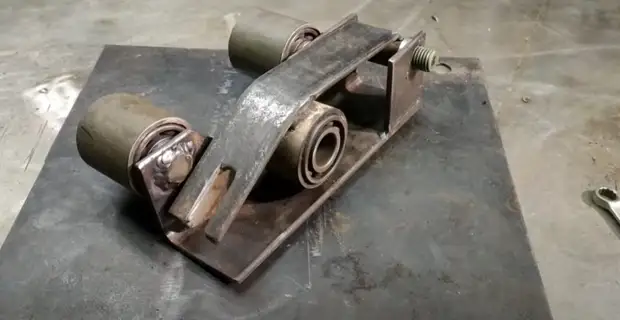

Далее, собственно, изготавливаем эту самую подвижную часть и крепим ее к станине, как это показано на фото ниже.

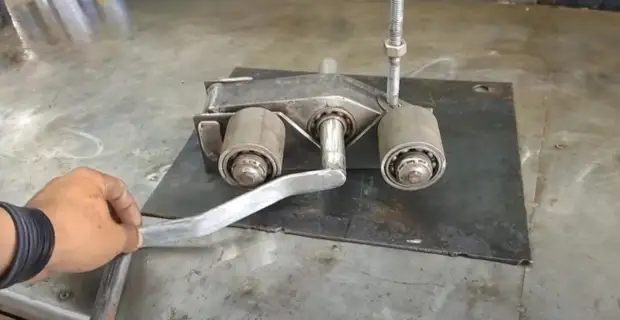

В завершении останется только приварить к станине направляющую штангу из резьбовой шпильки, а также сделать ручку с прижимным валом.

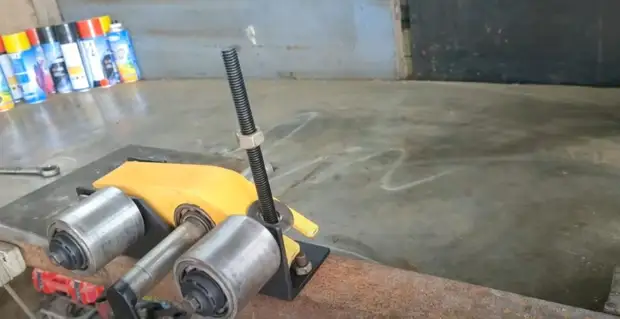

Зачищаем сварные швы и красим самодельное приспособление. Закрепляем гибочный станок на рабочем столе любым удобным для вас способом и можно приступать к работе.
