Если вам надоело постоянно крутить вороток при работе с тисками, предлагаем вам более практичный вариант — автоматические тиски.

Все очень просто: нажали кнопочку — они открылись, нажали вторую — закрылись. Вот до чего дошел прогресс.

Чаще всего автоматические тиски делают из гидравлического домкрата. В данном случае используется электромоторчик и цепной привод.

Этой интересной идеей поделился автор YouTube канала Maciej Nowak Projects. Берите себе на заметку!

Основные этапы работ

Первым делом необходимо изготовить подвижную часть тисков. Отрезаем кусок профильной трубы и по краям с одной из сторон привариваем две металлических пластины, установив их вертикально и параллельно друг другу. После этого привариваем еще две пластины снизу и сверху, как показано на фото ниже.

Далее срезаем верхнюю часть под углом и привариваем «заглушку». Зачищаем сварные швы болгаркой.

В передней части получившейся детали необходимо высверлить два отверстия, чтобы можно было потом установить кнопки.

На следующем этапе свариваем вторую часть тисков (неподвижную).

Привариваем ее к опорной пластине, в которой нужно просверлить отверстия для крепления к рабочему столу.

Обе детали необходимо хорошо зачистить, обезжирить, прогрунтовать и покрасить. После этого можно приступать к сборке.

Внутрь неподвижной части тисков устанавливаем резьбовую шпильку, на конце которой надо закрепить звездочку.

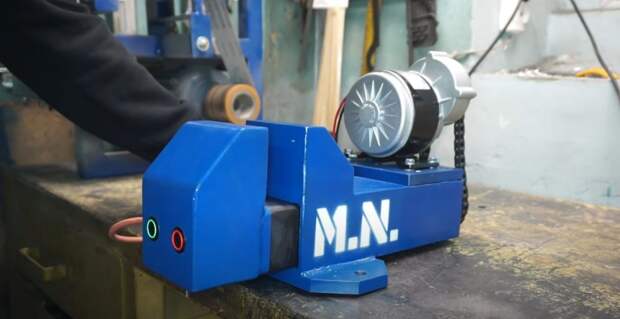

К задней части неподвижной части прикручиваем монтажную площадку. Устанавливаем на нее моторчик, соединяем с резьбовой шпилькой при помощи цепи.

В завершении останется только изготовить и установить корпус для платы управления. Также устанавливаем кнопки.

Проверяем работоспособность электрической части, после чего изготавливаем и устанавливаем прижимные планки. Прикручиваем их к прижимным губкам.

Видео по теме

Подробно о том, как сделать мощные автоматически тиски с цепным приводом, можно посмотреть ниже — в авторском видеоролике.
