Если вы задумались об изготовлении шлифовального станка (гриндера), то вам однозначно потребуются ролики для шлифовальной ленты.
Существует множество способов, как их сделать. В сегодняшней статье рассмотрим один из самых простых.
Своим личным опытом изготовления ролика для шлифовального станка поделился с нами автор YouTube канала Long82 TV. Берите на заметку.
Необходимые материалы:
- круглая стальная труба диаметром 42 мм (может быть любой другой диаметр);
- подшипники 6301;
- длинный болт, шайба и гайка.
Для изготовления самодельного ролика потребуются: сварочный аппарат, болгарка с отрезным кругом и наждачная бумага.
Основные этапы работ

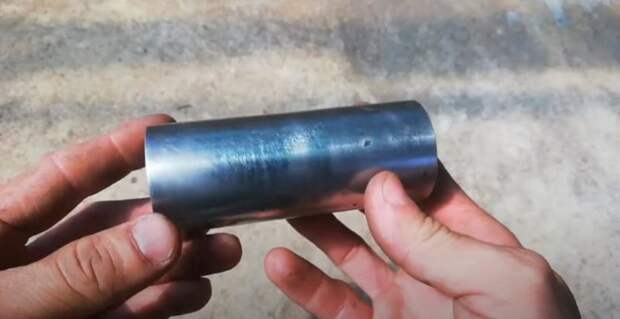

Первым делом необходимо будет разметить трубу и отрезать от нее кусок длиной 10 см. В данном случае диаметр трубы составляет 42 мм, но можно использовать также трубу другого диаметра — на ваше усмотрение.
Далее отрезанную заготовку нужно будет разрезать болгаркой вдоль, как показано на фото ниже. Потом слегка разгибаем края и вставляем подшипники.
На следующем этапе зажимаем заготовку в слесарных тисках и обвариваем шов. Зачищаем его болгаркой с лепестковым кругом.
Вставляем внутрь ролика длинный болт и фиксируем его гайкой. Ролик готов, но не полностью. Теперь надо будет хорошенько его отшлифовать с помощью наждачной бумаги.
Лучше всего поступить следующим образом: зажимаем конец болта в слесарных тисках, а на ролик надо надеть ремешок, второй конец которого надет на шкив электродвигателя. Включаем двигатель, и теперь можно обрабатывать ролик.
Видео по теме
Подробнее о том, как сделать своими руками ролик для шлифовального станка, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.
