Универсальный угловой шаблон для сварки и столярных работ

Простой в изготовлении и удобный в использовании самодельный угловой шаблон — это универсальный инструмент, который будет полезен как при сварке профильных труб или других металлических заготовок, так и для фиксации деревянных брусков или планок (чтобы можно было просверлить в них крепёжные отверстия).

  Для изготовления приспособления нам потребуется минимум материалов: профильная труба; болты; стальной круглый пруток; […]

Простой в изготовлении и удобный в использовании самодельный угловой шаблон — это универсальный инструмент, который будет полезен как при сварке профильных труб или других металлических заготовок, так и для фиксации деревянных брусков или планок (чтобы можно было просверлить в них крепёжные отверстия).

Для изготовления приспособления нам потребуется минимум материалов:

• профильная труба;
• болты;
• стальной круглый пруток;
• арматура;
• гайки.

Обратите внимание: конструкция состоит из самого шаблона (можно назвать его «угольником» или «уголком») и двух самодельных мини прижимов, которые будут прижимать обе заготовки к шаблону.

Своим личным опытом создания самодельного инструмента для мастерской поделился с нами автор YouTube канала Carlos Morais.

Основные этапы работ

В первую очередь необходимо будет изготовить угловой шаблон.

Для этого нам потребуется две одинаковых заготовки из квадратной профильной трубы — обрезаем их под углом 45 градусов. Потом стыкуем и фиксируем на прихватки. Проверяем геометрию и обвариваем.

Размечаем получившийся угольник и высверливаем в нем отверстия для установки мини прижимов.

Из болтов и обрезков стального круглого прутка изготавливаем прижимы. Дополнительно надо будет сделать что-то наподобие барашковых гаек.

Как это работает?

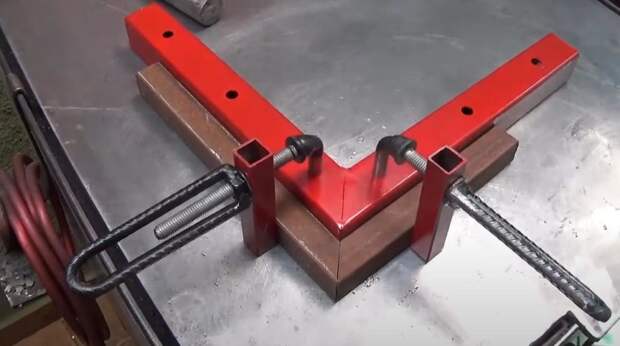

Берем две заготовки и прикладываем их к наружным сторонам углового шаблона. Стыкуем их, после чего надёжно фиксируем мини прижимами. Также можно использовать обычные струбцины.

Как мы уже писали выше, угловой шаблон — это универсальный инструмент. Можно использовать его как для сварочных, так и столярных работ.

Видео по теме

Пошаговый процесс изготовления данного самодельного приспособления можно посмотреть ниже — в авторском видеоролике.
