При изготовлении мебели или других деревянных изделий квадратной или прямоугольной формы без угловых соединений не обойтись. Чтобы упростить работу, можно использовать настольную струбцину.

В сегодняшней статье расскажем, как изготовить её своими руками. Из основных материалов нам будут нужны:

• фанера;
• резьбовая шпилька;
• мебельные гайки;
• шурупы.

Своим личным опытом изготовления настольной струбцины для склейки угловых столярных соединений поделился с нами автор YouTube канала GreenSaw.

Основные этапы работ

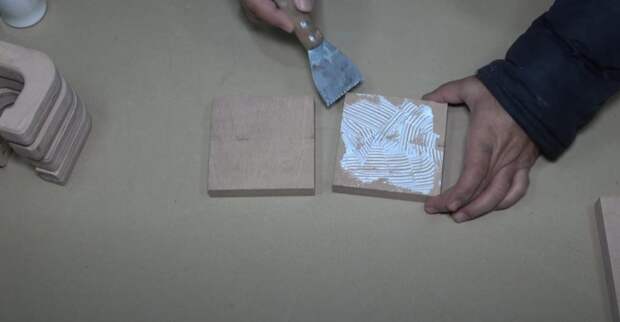

Сначала необходимо будет склеить заготовку для изготовления прижима. Отпиливаем две квадратных заготовки из фанеры и склеиваем их вместе.

Пока склеивается прижим, приступаем к изготовлению других элементов конструкции. Начнем, пожалуй, с подвижной площадки для прижима.

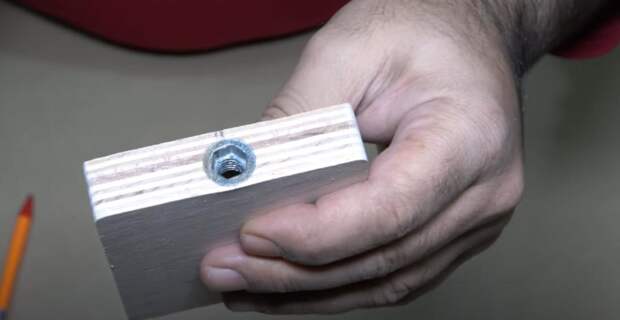

Из фанеры выпиливаем квадратную заготовку. С двух сторон заготовки нужно высверлить два отверстия навстречу друг другу. В результате должно получиться сквозное отверстие. Вкручиваем мебельные гайки.

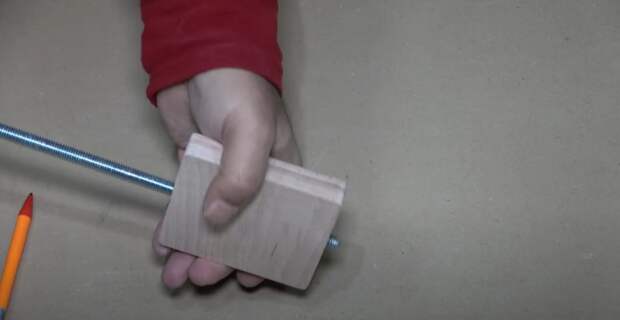

После этого отрезаем кусок резьбовой шпильки диаметром 10—12 мм. Вкручиваем шпильку в подвижную площадку.

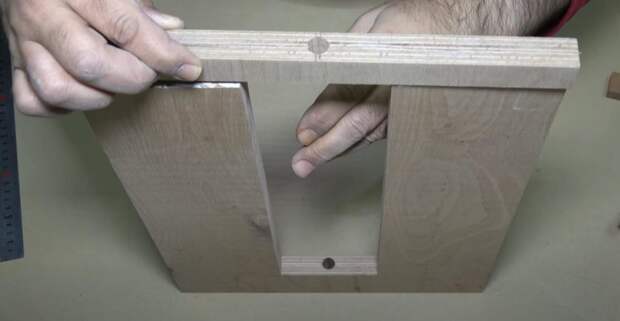

На следующем этапе переходим к изготовлению основания. Вырезаем из фанеры П-образную заготовку и высверливаем в ней отверстие.

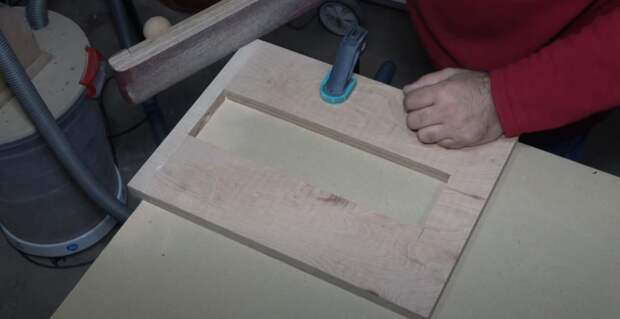

Дополнительно отпиливаем по размеру рейку из фанеры и также сверлим в ней отверстие. Потом приклеиваем рейку к основанию.

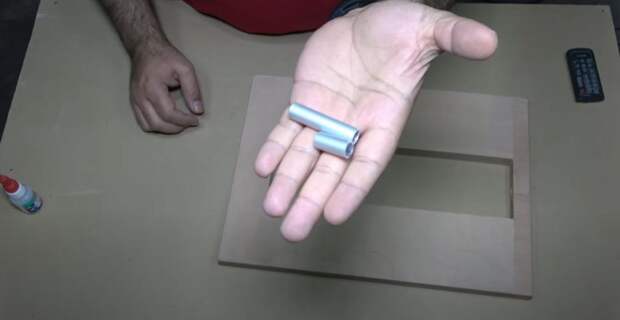

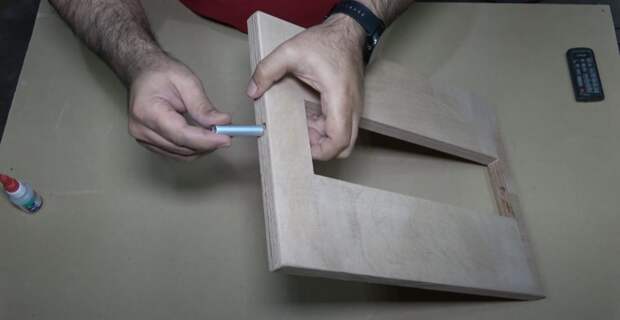

От металлической трубки отрезаем две втулки. С помощью эпоксидного клея вклеиваем их в отверстия в основании струбцины.

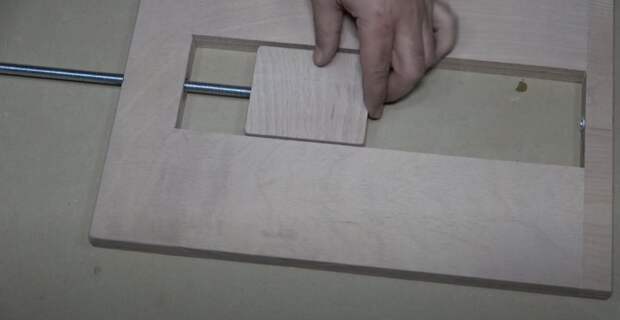

Далее устанавливаем резьбовую шпильку с подвижной площадкой. С двух концов шпильки накручиваем гайки, которые выступают в роли ограничителей.

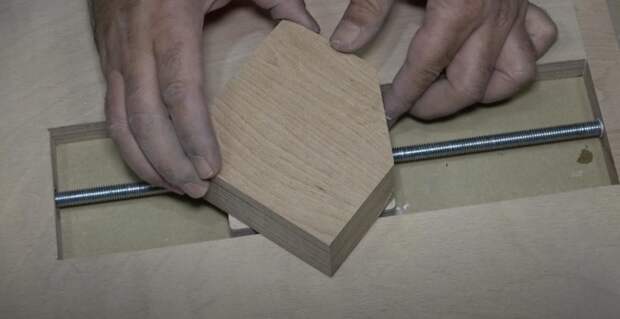

В завершении останется только вырезать прижим из склеенной заготовки. Прикручиваем его к площадке.

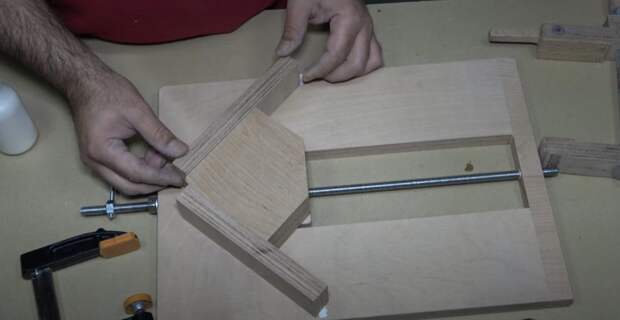

Затем приклеиваем к основанию упоры для заготовок.

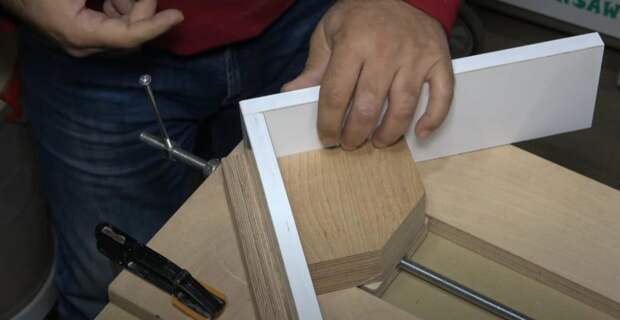

На конце резьбовой шпильки устанавливаем вороток. Самодельное приспособление готово. Теперь можно приступать к склеиванию угловых соединений.

Видео по теме

Пошаговый процесс изготовления настольной угловой струбцины показан в авторском видеоролике ниже. Спасибо за внимание.
