Если вы планируете обслуживать свой автомобиль самостоятельно — у себя в гараже, то без вспомогательных приспособлений в работе не обойтись.
Для ремонта авто могут понадобиться самые разные инструменты, начиная от обратного молотка — для выпрямления вмятин на кузове и заканчивая универсальным ключом для масляного фильтра.
Мы хотим рассказать об еще одном полезном приспособлении для гаража, в роли которого выступает съемник наружной гранаты ШРУСа.
Подобное приспособление можно купить в магазине, но намного дешевле будет изготовить его самостоятельно — из того, что есть под рукой.
При помощи самодельного съемника можно демонтировать не только сам корпус ШРУСа, но и отдельные его элементы — например, наружный пыльник.
В целом, конструкция этого устройства довольно простая, и изготовить его своими руками — не составит никаких проблем. Габариты в большинстве случаев одинаковые.
В этой статье подробно рассмотрим два разных варианта самодельного устройства. А вот какому из них отдать предпочтение — решать вам.
Съемник шруса своими руками
Если вы заметили, что пыльники на ШРУСах пришли в негодность (порвались или потрескались), самое время подумать об их замене. В противном случае можно попасть на покупку «гранаты».
Рассказываем, как изготовить своими руками простое приспособление (съемник), которое можно использовать для снятия наружной «гранаты» прямо на авто, не снимая коробки.
Для изготовления самоделки можно использовать остатки металлолома.
Первым делом необходимо отрезать две металлических пластины из металла толщиной 4 мм (размеры деталей — 40х170 мм. Также потребуется кусок профиля длиной 30 мм (размер — 30х30 мм).

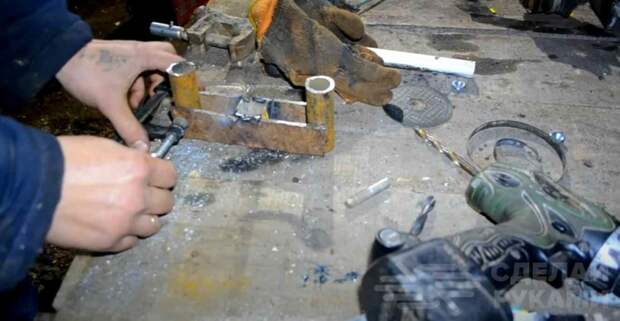

Зажимаем профильную трубу между двумя пластинами и обвариваем. По краям пластин необходимо приварить два отрезка круглой трубы (направляющие для изменения размеров). В направляющие будут вставляться трубки диаметром ½ дюйма.
Струбцину для зажима вала можно изготовить из куска металла толщиной 4 мм, двух резьбовых шпилек длиной по 100 мм и куска круглой трубы диаметром ¾ дюйма.

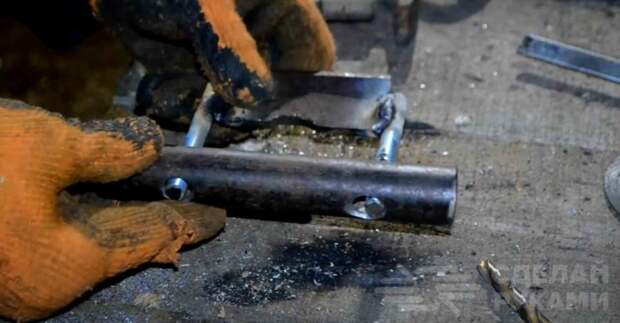

При помощи болгарки необходимо выбрать посадочное место под вал. Также сверлим по краям круглой трубки два отверстия под шпильки.

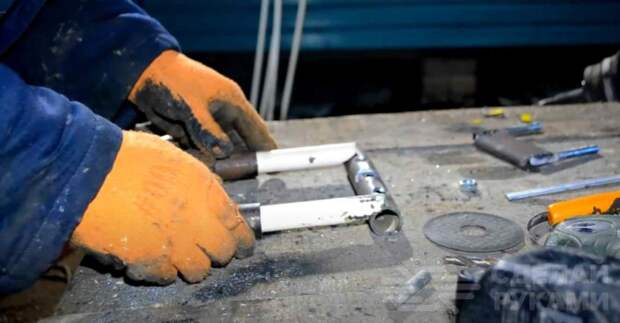

Трубки диаметром ½ дюйма привариваем к струбцине таким образом, чтобы прорезь в струбцине находилась на одной оси с отверстием, которое предназначено для хвостовика ШРУСа.
В направляющих и трубках диаметром ½ дюйма нужно просверлить отверстия для стопорных пальцев (болтов) — чтобы можно было зафиксировать требуемый размер.

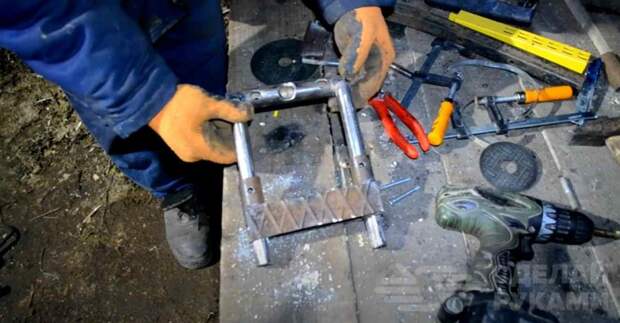

Зачищаем сварные швы с помощью болгарки, и самоделка готова. При желании можно покрасить ее, но особой необходимости в этом нет.

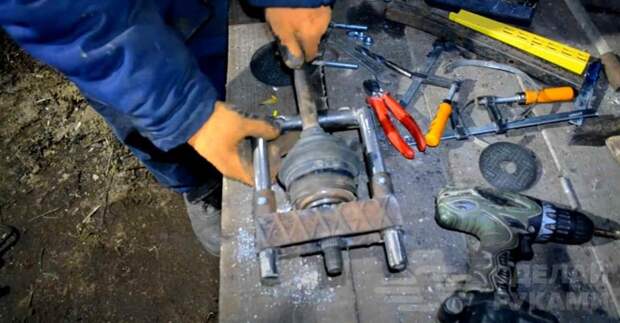

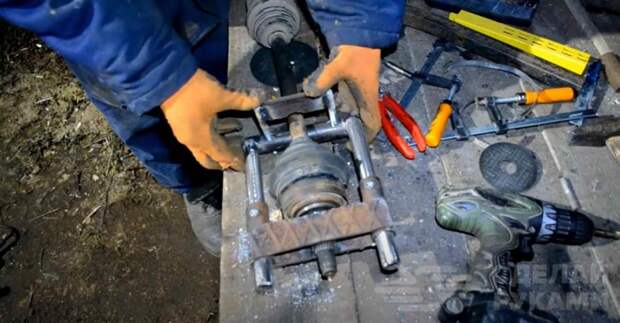

Принцип работы съемника довольно прост. Вставляем ШРУС в приспособление, и фиксируем его при помощи струбцины.

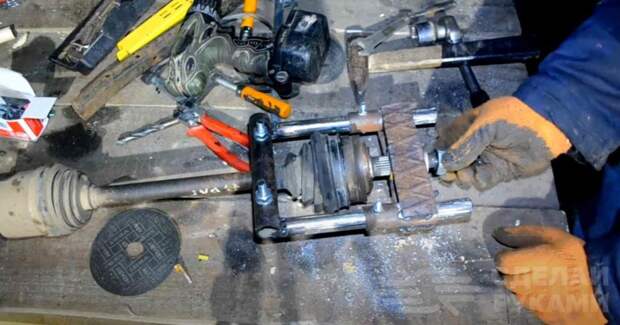

Устанавливаем шайбу, накручиваем гайку и приступаем к работе. Закручиваем гайку, и без особых проблем снимаем наружную гранату.
После этого можно заменить пришедший в негодность пыльник и провести обслуживание ШРУСа.
Пошаговый процесс изготовления этой полезной гаражной самоделки вы можете посмотреть в видеоролике ниже. Данной идеей поделился автор YouTube канала «ВАЛЕРА Diy».
Съемник для гранаты из металлолома
Рассмотрим еще одну простую универсальную конструкцию, которую можно изготовить из всякого хлама, который можно найти в гараже.

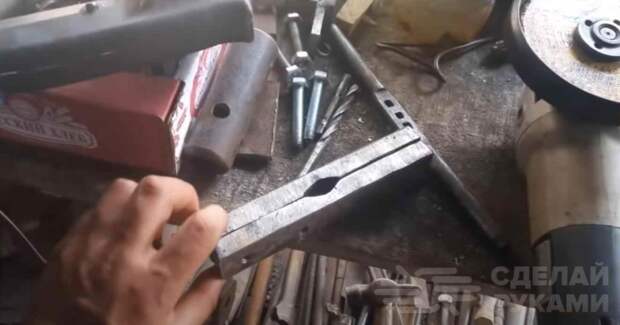

Первым делом из металла толщиной 7 мм отрезаем четыре полосы. Свариваем их между собой попарно — в результате получаем две одинаковых заготовки толщиной по 14 мм.

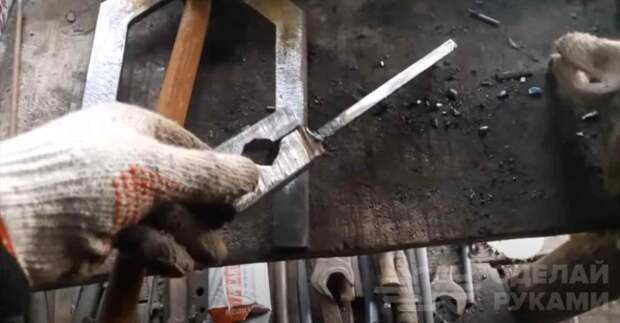

Далее из куска металла толщиной 7 мм необходимо с помощью болгарки вырезать «колено», как показано на фото ниже.
Используя деталь как шаблон, изготавливаем вторую такую же заготовку. В результате должно получиться два одинаковых «колена».

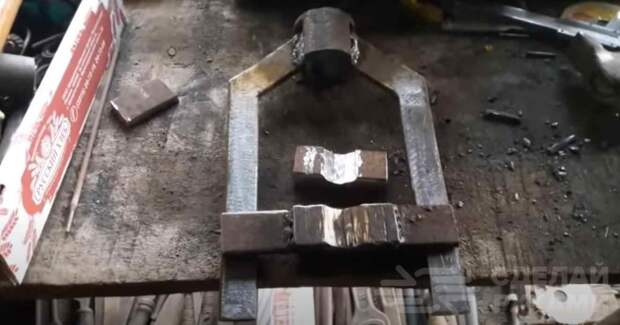

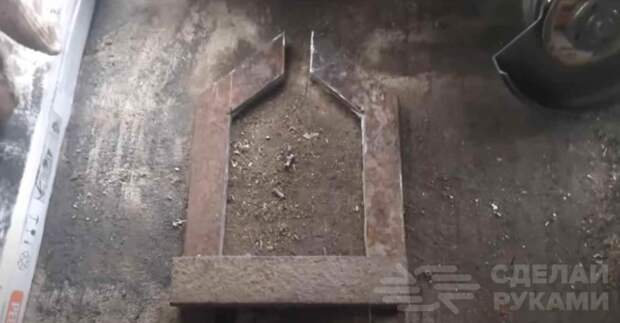

Получившиеся заготовки необходимо приварить к куску трубы.
Из толстого металла изготавливаем самодельный зажим для вала. Состоит он из двух частей — нижней и верхней губки. К нижней губке приваривается длинная полоса металла.
Выставляем зажим по центру (соосно трубе), и обрезаем лишнюю часть пластины.
Замеряем длину оставшегося куска полосы, отрезаем точно такой же, и привариваем его с другой стороны зажима.

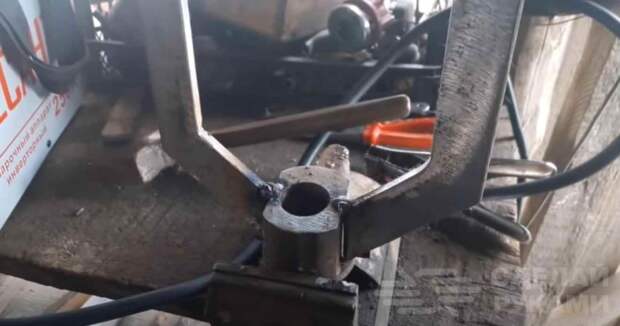

В «коленах» сверлим по одному отверстию, и такие же отверстия сверлим в боковых частях зажимного устройства. Крепим зажим к основной конструкции. В верхней и нижней прижимных губках зажима также сверлим отверстия.
Накручиваем гайку, и затем выполняем все то же самые действие, что и в предыдущем случае, когда рассматривали изготовление первого варианта съемника.
Недостаток данной конструкции заключается в том, что зажимное устройство в силу больших нагрузок может деформироваться. Проблема решается изготовлением более мощных прижимных губок.
Для возможности регулировки размеров в «коленах» приспособления необходимо будет просверлить дополнительные отверстия с определенным шагом.
На последнем этапе останется только зачистить металл болгаркой и покрасить краской из баллончика.
Подробно о том, как используя подручные средства и материалы, самостоятельно изготовить съемник ШРУСа, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала GarageInside.
