Работая в домашней мастерской, частенько двух рук не хватает. В этом случае как никогда пригодится настольный прижим для сварочных работ, который мастера называют еще «третьей рукой». Это приспособление можно изготовить своими руками даже новичку.

Эту интересную идею мы подсмотрели у автора YouTube канала AX Creates. Рекомендуем взять себе на заметку!

Какие материалы потребуются:

• алюминиевый швеллер;
• зажим-прищепка;
• неодимовые магниты (круглые с отверстием);
• крепежные метизы;
• стальной круглый стержень.

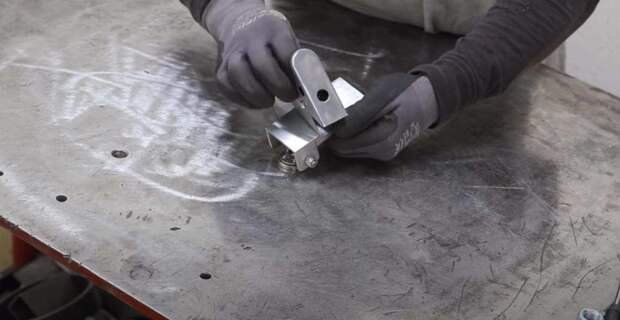

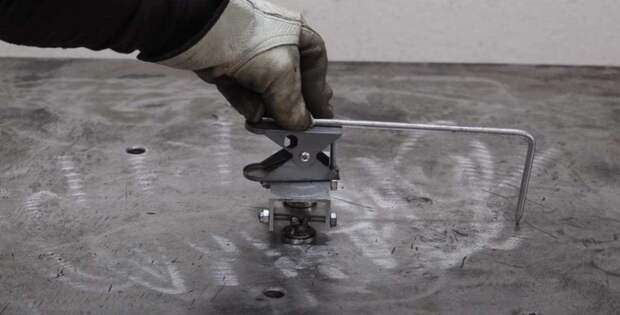

Особенностью самодельного настольного прижима является наличие магнитных «присосок» на основании, с помощью которых приспособление можно быстро закрепить на металлической поверхности (столешнице сварочного стола).

Процесс изготовления самоделки

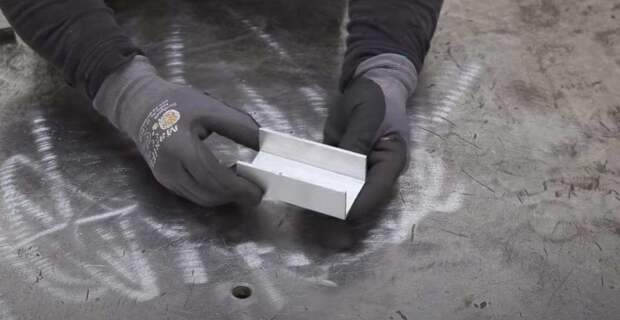

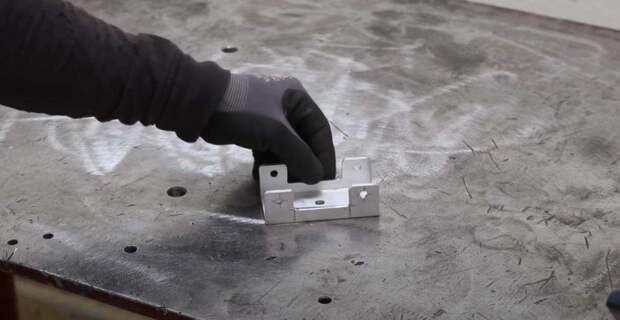

Первым делом отрезаем заготовку подходящей длины из алюминиевого швеллера. Вырезаем в ней часть полок и высверливаем отверстия.

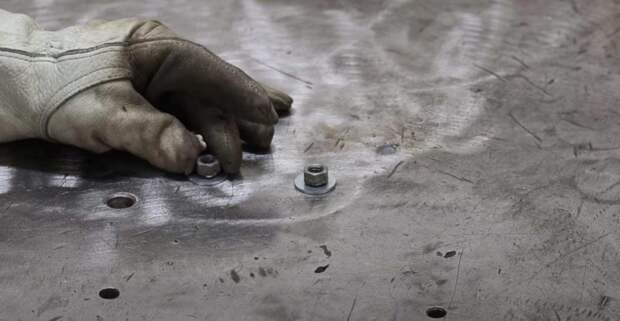

Далее нужно сделать опорные ножки. Для этого берем две пары шестигранных гаек разного размера.

Маленькие гайки вставляем в большие, и обвариваем. Потом привариваем со стороны маленьких гаек стальные шайбы.

В крепежные отверстия вставляем длинные болты, фиксируем их гайками.

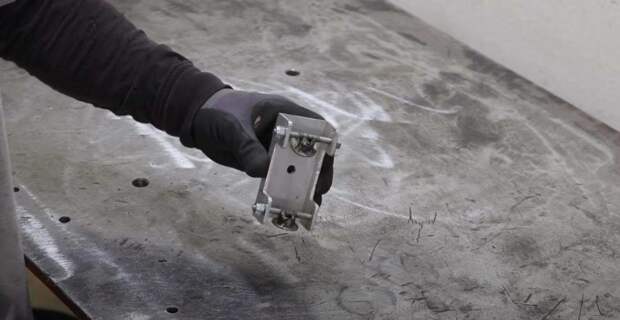

Привариваем к резьбовой части болтов опорные ножки. Прикладываем к шайбам неодимовые магниты и прикручиваем на винты.

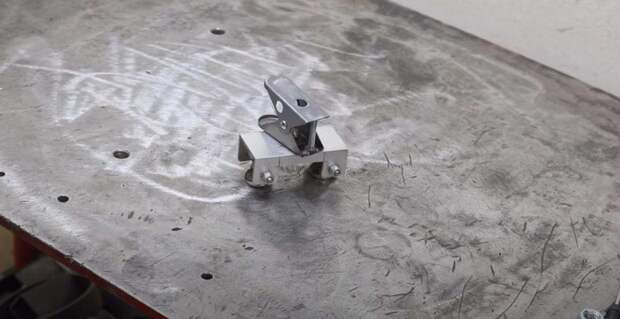

К верхней части швеллера крепим зажим-прищепку, предварительно укоротив его губки. Привариваем ограничитель (обычный болт).

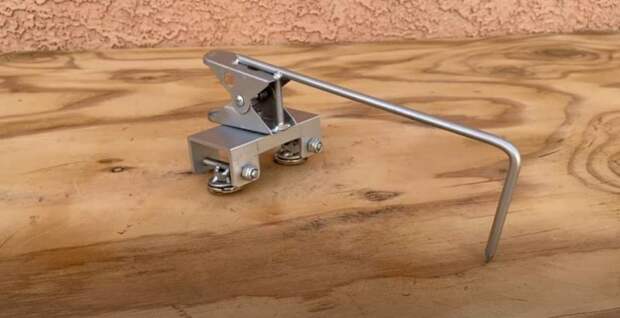

В завершении останется лишь изготовить прижим из металлического стержня и приваривать его сверху зажима-прищепки.

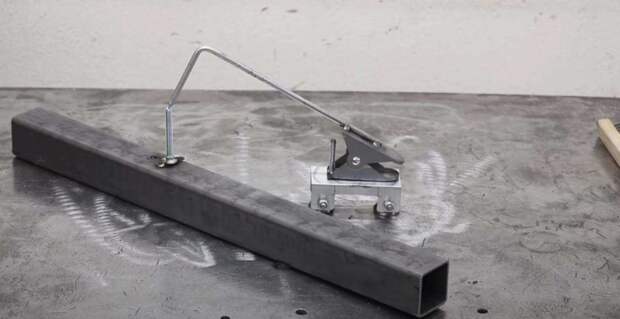

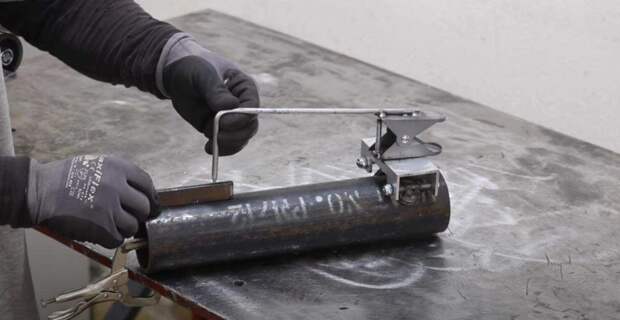

Варианты использования «третьей руки» в условиях домашней мастерской можно посмотреть ниже.

Видео по теме

Как своими руками изготовить настольный прижим для сварочных работ, во всех подробностях показано в авторском видеоролике. Спасибо за внимание.
