За неимением сверлильного станка высверлить точные и аккуратные отверстия в деревянных и металлических заготовках можно с помощью сверлильной опорной стойки для шуруповерта. Также можно использовать электрическую дрель.
Очень простая конструкция, которая облегчает работу в мастерской при изготовлении различных самоделок или мебели, где требуется высокая точность.
Сверлильные стойки продаются практически в каждом строительном гипермаркете. Однако сегодня мы пойдем другим путем — изготовим сверлильную стойку своими руками и сэкономим немного денег, которые можно потратить на расходники.
Необходимые материалы:
- фанера;
- круглые металлические стержни;
- шуруповерт;
- крепеж.
Своим личным опытом изготовления и сборки самодельной сверлильной стойки для шуруповерта поделился с нами автор YouTube канала Hoang Nam — Wood Working.
Изготовление подвижной платформы для шуруповерта

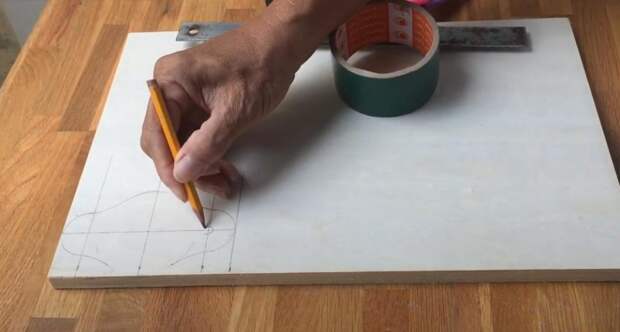

Берем лист фанеры и чертим на нем элементы, из которых будет состоять подвижная платформа. Вырезаем эти детали с помощью электролобзика.
На следующем этапе склеиваем все три заготовки.
После склейки обрабатываем деталь на шлифовальном станке. Высверливаем в ней отверстия для направляющих.
В центральной части необходимо будет высверлить отверстия под сверлильный патрон шуруповерта или дрели.
Основные этапы работ
Из фанеры вырезаем основание сверлильной стойки. В его «хвостовой части» выфрезеровываем паз, в который потом вставляем ползун — к нему будет крепиться упор.

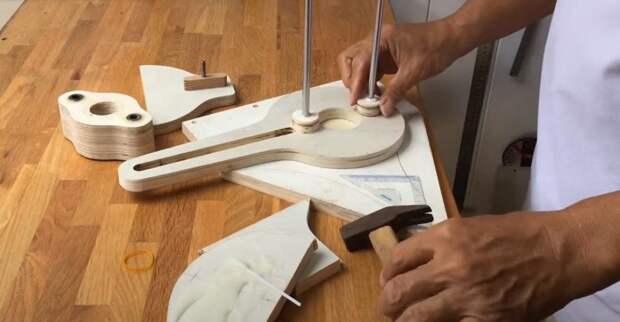

Далее высверливаем в основании два отверстия и вклеиваем в них направляющие стойки из стальных стержней.

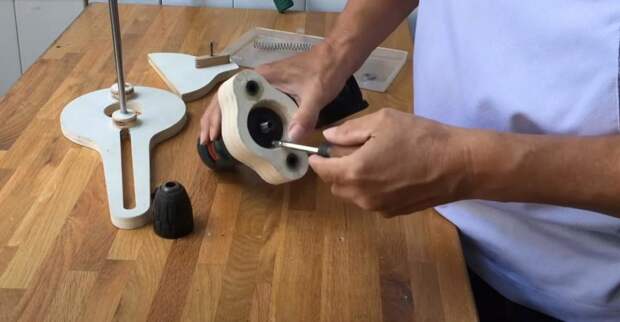

Подвижную платформу крепим к шуруповерту (предварительно его надо будет разобрать). Устанавливаем потом на направляющие.
В завершении останется только установить ползун с упором, фиксируем его с помощью барашковой гайки. На одну из стоек надеваем пружину, на другую — ограничитель глубины сверления.
Видео
Если вам понравилась данная идея, рекомендую посмотреть процесс сборки сверлильной стойки для шуруповерта в авторском видеоролике ниже.
