Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

Плоскошлифовальная машинка пригодится тем мастерам, которые работают с деревянными заготовками и занимаются изготовлением мебели. Самоделка предназначена для шлифования больших поверхностей из дерева или фанеры: это может быть мебельный щит, столешница и др.  Помимо этого, можно использовать самодельное приспособление для обработки заготовок из листового металла.

  В данной статье мы расскажем, как своими руками сделать простую плоскошлифовальную […]

Плоскошлифовальная машинка пригодится тем мастерам, которые работают с деревянными заготовками и занимаются изготовлением мебели.

Самоделка предназначена для шлифования больших поверхностей из дерева или фанеры: это может быть мебельный щит, столешница и др.

Помимо этого, можно использовать самодельное приспособление для обработки заготовок из листового металла.

В данной статье мы расскажем, как своими руками сделать простую плоскошлифовальную машинку из болгарки.

Немного теории: какие материалы и расходники потребуются?

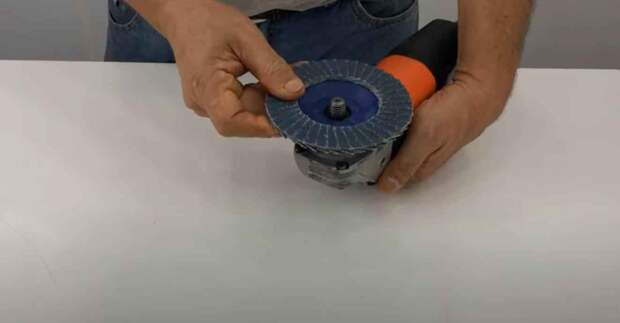

Для обработки заготовок на УШМ можно установить насадку-липучку, к которой крепится круглая наждачка требуемой зернистости, или же лепестковый круг.

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

Корпус самодельной плоскошлифовальной машинки можно изготовить из фанеры или МДФ. Для скрепления деталей потребуются саморезы и клей ПВА.

Возможно, вам также интересно будет прочитать статью: как изготовить самодельные слесарные тиски из швеллера и автомобильного ручника.

Изготовление корпуса плоскошлифовальной машинки

Первым делом необходимо будет изготовить корпус самоделки. Из куска фанеры или МДФ толщиной 18-20 мм вырезаем заготовку необходимой формы (смотрите фото ниже).



Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

С помощью ручного электролобзика или на лобзиковом станке вырезаем в центре заготовки круглое отверстие. Оно должно быть чуть больше диаметра лепесткового круга.

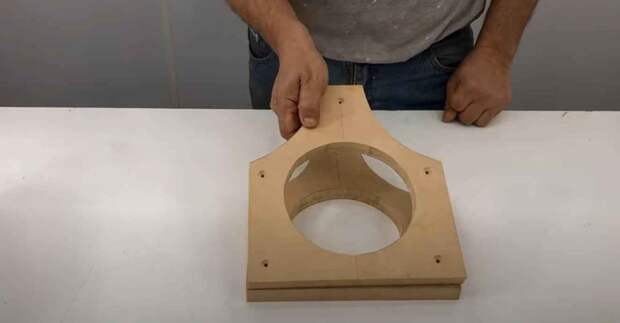

После этого, используя готовую деталь в качестве шаблона, необходимо будет вырезать вторую такую заготовку. Сверлим в ней крепежные отверстия, и прикручиваем на саморезы к первой детали.

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

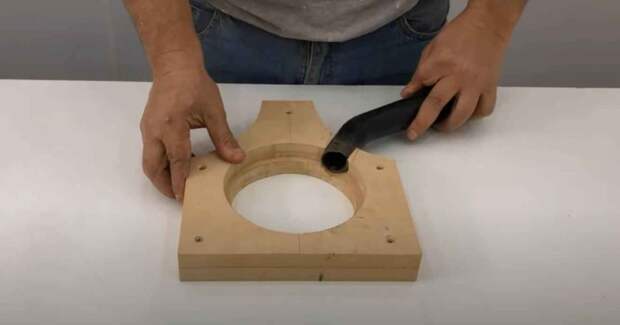

Сбоку корпуса при помощи перьевого сверла или коронки по дереву нужно высверлить отверстие, чтобы можно было установить шланг строительного пылесоса.

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

Если же шлифовать большие деревянные поверхности без использования пылесоса, то пыль в мастерской будет подниматься «выше крыши».

Как сделать крепление для болгарки

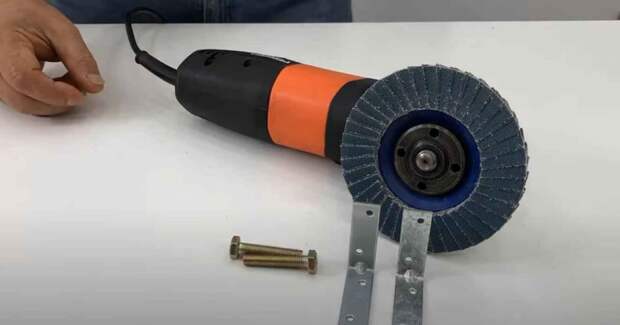

Для этого нам понадобятся металлические мебельные уголки, и болты с гайками. В уголках нужно рассверлить отверстия под диаметр болтов.

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

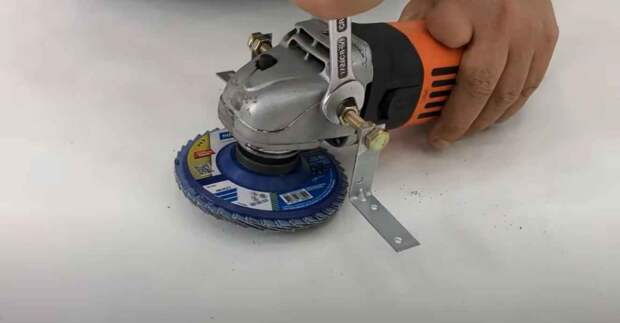

С помощью болтов два мебельных уголка крепятся к корпусу редуктора УШМ — в нем уже имеются отверстия с резьбой.

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

Сборка самодельного приспособления

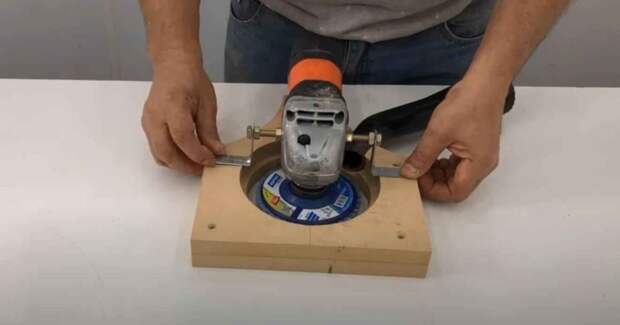

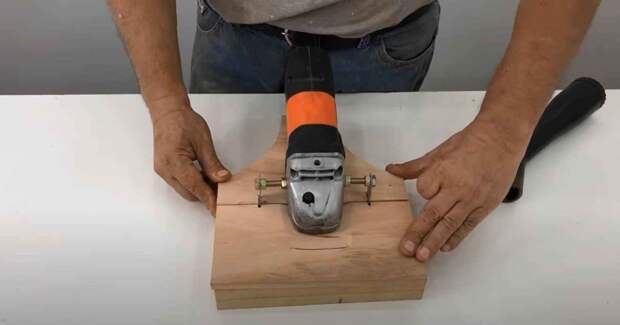

Устанавливаем болгарку на верхнюю часть корпуса — при этом лепестковый круг должен находиться внутри корпуса. Затем с помощью саморезов прикручиваем крепежные уголки к корпусу.

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

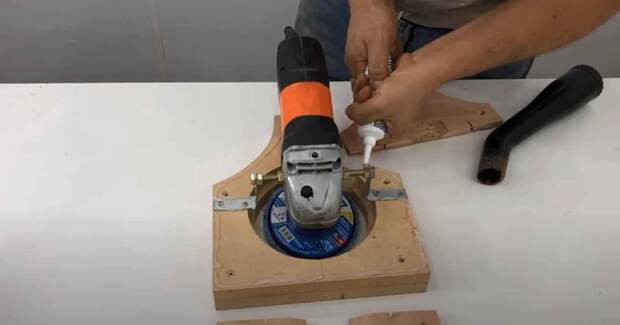

По периметру корпуса наносим герметик, после чего приклеиваем две дощечки из фанеры. Дополнительно их надо прикрутить на саморезы.

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

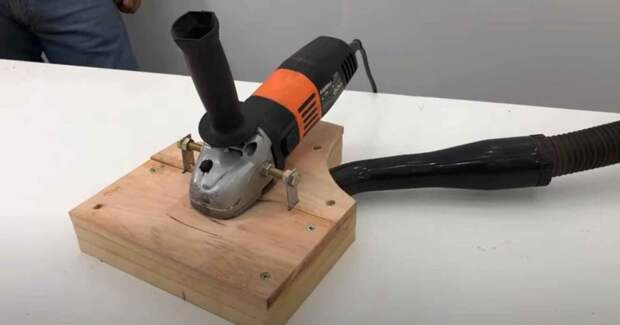

Устанавливаем ручку болгарки, в боковое отверстие вставляем шланг строительного пылесоса. Наша самоделка готова.

Плоскошлифовальная машинка из болгарки — для обработки дерева и металла

Подробно о том, как сделать плоскошлифовальную машинку из болгарки, можно посмотреть на видео. Данная идея принадлежит автору YouTube канала FACIL LH.
