В сегодняшней статье мы расскажем, как изготовить своими руками опорную стойку-подставку для слесарных тисков.
Дополнительно предусмотрен небольшой рабочий столик, на котором можно разместить обрабатываемые заготовки или используемые в работе инструменты.
Подставка для тисов пригодится в любой домашней мастерской или в гараже.
Она занимает мало места, поэтому ее можно без проблем расположить даже в небольших помещениях.
Что представляет собой самоделка: основные элементы конструкции
Самодельная опорная подставка состоит из нескольких основных элементов — основания, вертикальной стойки с монтажной площадкой для слесарных тисов и рабочего столика.
Возможно, вам также интересно будет узнать, как изготовить своими руками распиловочный станок по дереву из электролобзика.
Какие материалы потребуются
- стальная круглая труба диаметром 150 мм;
- листовой металл;
- круглый стальной диск толщиной 12-14 мм.
Пошаговый процесс изготовления подставки для тисов
Первым делом необходимо будет изготовить основание конструкции. Из листового металла вырезаем заготовку прямоугольной формы.
По углам сверлим крепежные отверстия. Сами углы желательно закруглить лепестковым кругом или на гриндере.

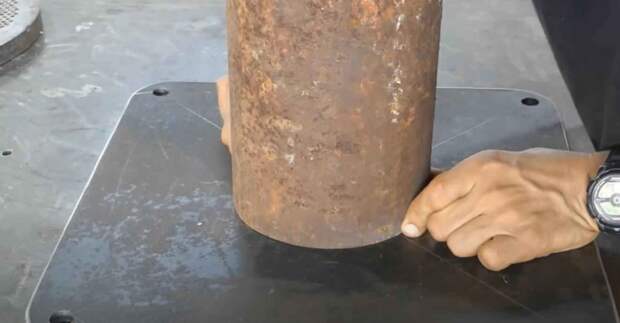

Далее отрезаем кусок круглой трубы подходящей длины. Привариваем его по центру основания, предварительно сделав разметку.
Из листового металла вырезаем четыре косынки треугольной формы. Привариваем их к основанию и стойке из круглой трубы — они выступают в качестве ребер жесткости.
Круглый диск из металла толщиной 12-14 мм будет служить опорной площадкой для тисов. К нему привариваем рабочий столик, вырезанный из листового металла.

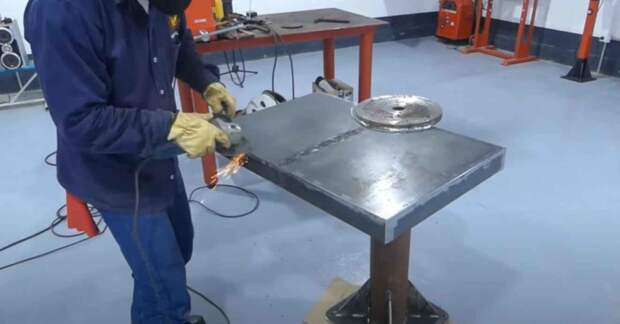

После этого необходимо будет приварить опорную площадку к верхней части стойки подставки. По контуру стола привариваем полосы металла.
На последнем этапе останется лишь зачистить сварные швы, и покрасить самоделку.
Крепится подставка к бетонному полу с помощью болтов. Затем к монтажной опорной площадке прикручиваем слесарные тисы. Все готово — можно пользоваться.
Преимущества и недостатки самодельной конструкции
Первый и важный плюс — подставку можно изготовить своими руками, используя подручные материалы, в том числе и обрезки металла.
Второй плюс заключается в том, что опорная стойка-подставка не занимает много места в мастерской, ее можно расположить в любом удобном месте.
Ну и еще один весомый плюс — наличие стола.
Это реально очень полезная «опция». На рабочем столике можно разместить заготовки или инструмент, чтобы не держать их в руках.
Подробнее о том, как сделать подставку для слесарных тисков, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала Metal Extreme.
