Для раскройки небольших листов фанеры или распиловки досок в условиях домашней мастерской можно использовать настольную циркулярную пилу, изготовленную своими руками.
За основу самодельной конструкции используется ручная дисковая пила.
Идея изготовления настольной мини циркулярной пилы принадлежит автору YouTube канала Mr. DK DIY — берите на заметку!
Рекомендуем прочитать: как сделать сверлильный станок из электродрели и автомобильных амортизаторов.
Какие материалы потребуются
- профильная труба;
- фанера или МДФ;
- удлинитель с розетками;
- металлический уголок.
Изготовление каркаса
Чтобы сделать металлический каркас, автор решил использовать профильную трубу.
Сначала он отрезал необходимое количество заготовок — 12 штук. Затем сварил две прямоугольных рамки одинакового размера.
Нижнюю и верхнюю часть каркаса автор соединил при помощи вертикальных стоек из профильной трубы.
Из чего сделать столешницу?
В качестве материала можно использовать шлифованную или ламинированную фанеру, МДФ или листовой металл толщиной 2-3 мм.
Металлическая столешница, конечно, надежнее, но из фанеры или МДФ — дешевле.
Вырезаем столешницу требуемого размера, с таким расчетом, чтобы ее края выступали за границы металлокаркаса примерно на 2-3 см.
Сборка основной части циркулярной пилы
В металлическом каркасе необходимо просверлить крепежные отверстия.
Аналогичные отверстия надо просверлить и в столешнице. Затем прикручиваем столешницу к каркасу с помощью винтов и гаек.
Чтобы шляпки винтов не выпирали над столешницей — под них нужно сделать потай.

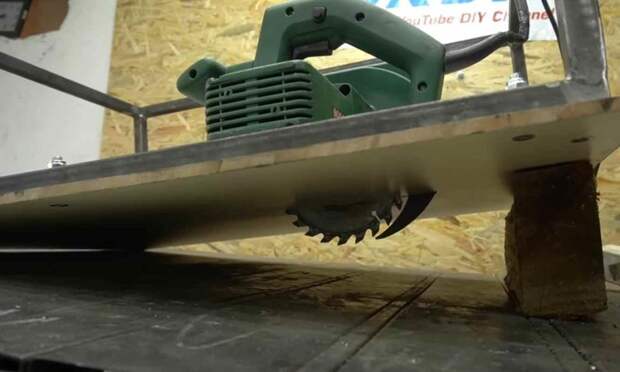

В столешнице с помощью ручной дисковой пилы автор сделал пропил — паз для пильного диска.
Установка ручной циркулярки
В опорной подошве дисковой пилы необходимо будет просверлить четыре крепежных отверстия.
Прикладываем подошву к нижней части столешницы, и отмечаем места сверления отверстий. Затем ручная циркулярка крепится под столешницей при помощи винтов с гайками.
Покраска, изготовление упора и монтаж удлинителя
Металлический каркас автор покрасил краской из баллончика.
Кнопка на ручной дисковой пиле фиксируется в нажатом положении с помощью пластиковой стяжки.
Электроинструмент подключается к розетке удлинителя, который крепится к металлическому каркасу.
В качестве параллельного упора автор использует кусок строительного уголка. Его тоже надо будет покрасить.
Как сделать настольную мини циркулярную пилу своими руками, подробно показано на видео ниже. Советуем посмотреть.
