Если для домашней мастерской вам нужен простенький станок для рубки металла (не электрический, а с ручным приводом), его можно изготовить своими руками. Идею самодельного приспособления мы подсмотрели у автора YouTube канала khám phá và sáng tạo.
При помощи этого станка можно без проблем порубить на кусочки арматуру, круглый и квадратный пруток, металлическую полосу.
Станок обладает компактными размерами, и фиксируется в слесарных тисках. После работы можно убрать его на полку, чтобы не занимал место на верстаке.
Также можно приварить к основанию «ушки» с отверстиями — для крепления к рабочему столу или другой горизонтальной поверхности. Это будет удобно в том случае, если вы планируете пользоваться самодельными «кусачками» на постоянной основе.
Возможно, вам интересно будет прочитать статью: как сделать быстрозажимные слесарные тиски: из швеллера и автомобильного ручника.
Что представляет собой самоделка: основные элементы конструкции
Конструкция самодельного станка представляет собой основание, на котором расположены два режущих ножа: один из них подвижный, второй — жестко закреплен при помощи сварки.
Подвижный режущий нож приводится в движение с помощью эксцентрикового толкателя, к которому приварена ручка-рычаг.
Дополнительно используется пружинный упор, который работает по принципу возвратной пружины — после откусывания заготовки возвращает подвижный нож в исходное положение.
Пошаговый процесс изготовления станка для рубки металла
Режущие ножи мастер изготовил из металлической полосы. В них необходимо вырезать пазы, в которые будет вставляться заготовка.
Дополнительно надо отрезать еще одну пластину, которая будет служить направляющей для подвижного ножа — не позволит сместиться ему в сторону.
В качестве основания также используется металлическая полоса.

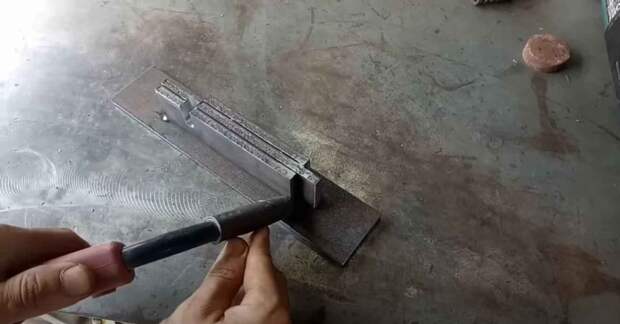

Привариваем к ней неподвижный нож и направляющую пластину. Между ними должен быть небольшой зазор для подвижного ножа.
Сверху приваривается кусок металлической полосы — чтобы подвижный режущий нож не выскочил в процессе рубки заготовки.
На следующем этапе к задней части основания привариваются два «ушка» с отверстиями — они нужны для установки эксцентрика, в качестве которого выступает круглая заготовка из металла.
Отверстие в эксцентрике сверлится с небольшим смещением от центра. Фиксируется он с помощью стального круглого прутка.

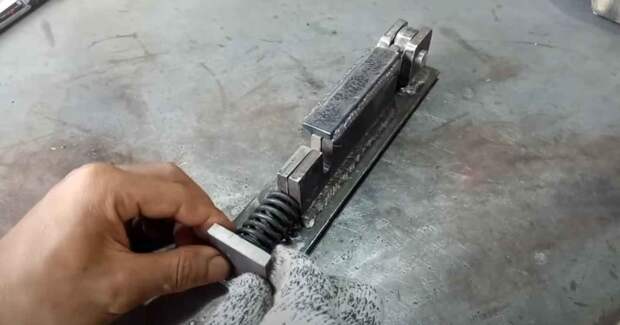

В передней части основания приваривается упорная пластина с приваренной по центру гайкой. На саму гайку надевается жесткая пружина.
На последнем этапе останется только приварить к эксцентрику ручку-рычаг (из отрезка круглого прутка).
К нижней части основания надо приварить кусок уголка или профильной трубы, чтобы самоделку можно было зажать между губками слесарных тисков.
Подробно о том, как изготовить своими руками самодельный станок для рубки металла, можно посмотреть на видео ниже. Спасибо за внимание.
